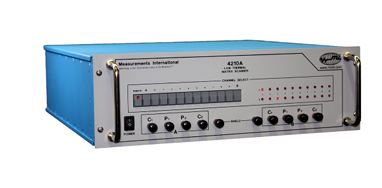

Scanner di matrice automatico low thermal 4210B

Descrizione prodotto

Il modello 4210B è uno scanner di matrice automatico low thermal progettato per automatizzare misure di precisione con accuratezza sub-ppm. È indicato per applicazioni automatiche di misura della resistenza e di termometria, nelle quali più campioni devono essere calibrati in modo efficiente e accurato. Questa serie migliora l’efficienza eliminando la necessità di cambiare continuamente i collegamenti durante la misura di gruppi di resistori.

I canali di ingresso possono essere selezionati manualmente dal pannello frontale oppure tramite interfaccia IEEE-488 in un sistema automatizzato. I LED sul pannello frontale consentono di verificare rapidamente quali canali sono stati selezionati. Le schede relè sono termicamente isolate per mantenere l’equilibrio nelle aree di commutazione, mentre le schede A e B sono separate per migliorare la resistenza di isolamento. La tecnologia a relè sigillati polarizzati ad alta efficienza è utilizzata per eliminare l’autoriscaldamento del relè e ridurre i problemi di contaminazione tra i contatti del relè e quelli sulle schede a circuito stampato.

La serie B utilizza ingressi con cavi in Teflon a 4 conduttori e 2 uscite con cavi in Teflon a 4 conduttori collegati direttamente alle schede relè, riducendo il numero di contatti. Ogni scanner della serie B viene fornito con cavo da 2 metri; opzionalmente i cavi possono essere estesi a 3 o 4 metri. Il modello 4210B dispone di 10 ingressi con cavo Teflon a 4 conduttori e 2 uscite con cavo Teflon a 4 conduttori.
