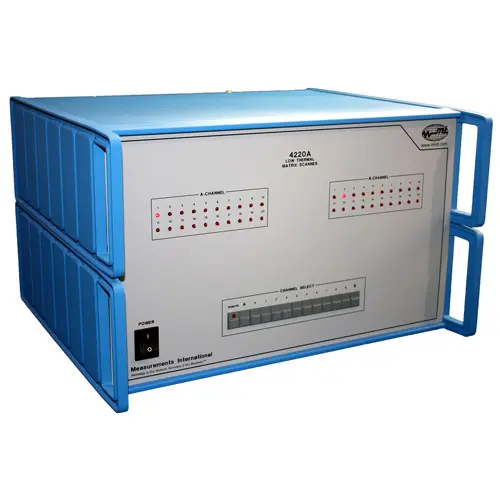

AUTOMATED LOW THERMAL MATRIX SCANNERS – 4220A

Descrizione prodotto completa

La serie di scanner a matrice low-thermal di Measurements International è progettata per automatizzare misure di precisione con accuratezza fino a livelli sub-ppm. Il modello 4220 della serie di scanner di precisione low-thermal è ideale per applicazioni automatiche di misura della resistenza e termometria, nelle quali numerosi campioni devono essere calibrati in modo efficiente e accurato. Questa serie di Matrix Scanner migliora l’efficienza eliminando la necessità di cambiare continuamente i collegamenti durante la misura di gruppi di resistori.

I canali di ingresso possono essere selezionati manualmente tramite il pannello frontale oppure tramite l’interfaccia IEEE-488 quando lo strumento è utilizzato in un sistema automatico. I LED sul pannello frontale permettono all’operatore di identificare rapidamente quali canali sono stati selezionati.

I LED del pannello frontale contrassegnati A e B indicano i canali selezionati. Le schede A e B sono separate per migliorare la resistenza di isolamento. Sul selettore dell’indirizzo IEEE posto sul pannello posteriore è disponibile anche la protezione contro la selezione dello stesso relè su entrambi i lati.

Le schede relè sono isolate termicamente per mantenere l’equilibrio nelle aree di commutazione. La tecnologia a relè sigillati polarizzati ad alta efficienza viene utilizzata per eliminare l’autoriscaldamento del relè. I relè sigillati impediscono l’accumulo di contaminanti tra i contatti, migliorando stabilità e affidabilità nel tempo.

Il modello 4220A dispone di 20 ingressi a quattro terminali con morsetti in rame al tellurio e di 2 uscite a quattro terminali costituite da 8 morsetti in rame al tellurio. È disponibile anche una versione ad alta corrente, modello 4220A/30, progettata per applicazioni fino a 30 A.
