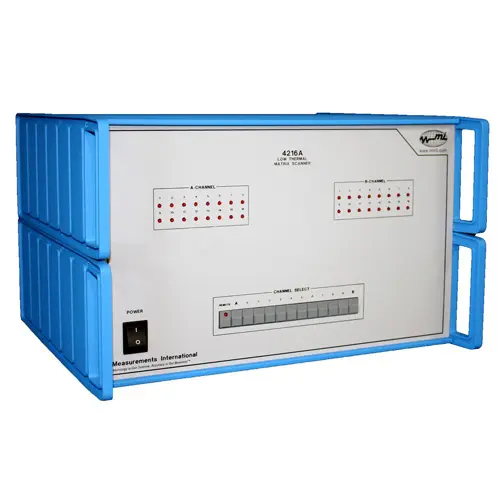

AUTOMATED LOW THERMAL MATRIX SCANNERS – 4216A

Descrizione prodotto completa

La serie di scanner a matrice low-thermal di Measurements International è ideale per automatizzare misure di precisione con accuratezza fino a livelli sub-ppm. Il modello 4216 della serie di scanner di precisione low-thermal è ideale per applicazioni automatiche di misura della resistenza e termometria, nelle quali diversi campioni devono essere calibrati in modo efficiente e accurato. Questa serie di Matrix Scanner migliora l’efficienza eliminando la necessità di cambiare continuamente i collegamenti durante la misura di gruppi di resistori.

I canali di ingresso possono essere selezionati manualmente dal pannello frontale oppure tramite l’interfaccia standard IEEE-488 quando lo strumento viene utilizzato in un sistema automatico. I LED sul pannello frontale consentono all’operatore di verificare rapidamente quali canali sono stati selezionati.

I LED del pannello frontale contrassegnati A e B indicano i canali selezionati. Inoltre, le schede A e B sono separate per migliorare la resistenza di isolamento. Sul selettore dell’indirizzo IEEE posto sul pannello posteriore è disponibile anche la protezione contro la selezione dello stesso relè su entrambi i lati.

Le schede relè sono isolate termicamente per mantenere l’equilibrio nelle aree di commutazione. Inoltre, le schede A e B sono separate per migliorare la resistenza di isolamento. La tecnologia a relè sigillati polarizzati, ultra-sensibile e ad alta efficienza, viene utilizzata per eliminare l’autoriscaldamento del relè. I relè sigillati offrono il vantaggio di evitare l’accumulo di contaminazione comunemente presente negli scanner concorrenti, in cui i contaminanti si accumulano tra i contatti del relè e i contatti sulle schede dei circuiti stampati.

È disponibile una scelta di sei scanner: 10 canali, 16 canali e 20 canali, ciascuno con morsetti in rame al tellurio oppure con cavi in Teflon a quattro conduttori da 2 metri.

Nella serie A degli scanner, i terminali in rame sono collegati meccanicamente ai pad in rame sulle schede relè per ridurre gli effetti termici normalmente generati dalle connessioni saldate, riducendo così gli errori di commutazione.

Il modello 4216A dispone di 16 morsetti in rame al tellurio a quattro terminali e di 2 uscite costituite da 8 morsetti in rame al tellurio.
