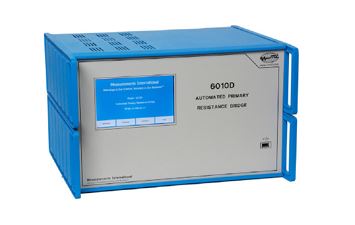

Il modello 6010D è un ponte automatico per resistenza e termometria basato sul principio del comparatore di corrente continua Direct-Current-Comparator (DCC). Grazie a una tecnologia innovativa, la velocità e l’accuratezza di misura del 6010D ne fanno un sistema primario di misura della resistenza adottato nella maggior parte dei laboratori nazionali del mondo. È progettato per offrire flessibilità e semplicità d’uso ed è adatto sia all’impiego stand-alone sia all’utilizzo con il software Windows di Measurements International con analisi dell’incertezza in tempo reale, storico, grafici e analisi di regressione.
Dopo molti anni di ricerca e sviluppo è stato possibile definire questo strumento di alto livello. Riconosciuto come uno dei principali ponti automatici per resistenza e termometria, il 6010D è ideale sia per misure di resistenza sia di temperatura. L’inversione automatica di corrente assicura l’eliminazione degli offset in continua e degli effetti termici durante la misura.
Il modello 6010D dispone di due ingressi, Rx e Rs. Il numero di ingressi può essere esteso fino a 40 quando il 6010D viene utilizzato con gli scanner a matrice a quattro terminali low thermal serie 4200. Le misure e i valori possono essere gestiti automaticamente tramite il software 6010SW di Measurements International; possono inoltre essere eseguite misure ritardate o programmate in qualsiasi momento.
L’autocalibrazione del DCC può essere eseguita in qualsiasi momento. Lo strumento determina la resistenza misurando il rapporto tra la resistenza incognita e uno standard di resistenza noto.
Panoramica
Come unità stand-alone, il 6010D misura sia valori di rapporto sia valori assoluti. Le funzioni guidate da menu sono selezionabili tramite il menu visualizzato sull’ampio display touch screen. Per le misure assolute, il valore e la relativa incertezza di Rs vengono inseriti tramite il tastierino mostrato sul display touch screen. Anche funzioni come la corrente attraverso il resistore incognito, il tempo di assestamento, il numero di misure e il numero di statistiche vengono impostate tramite il tastierino del display.
La calibrazione del 6010D viene eseguita innanzitutto calibrando la linearità del comparatore di corrente continua. L’accuratezza del 6010D può essere verificata effettuando una misura di interscambio a qualsiasi rapporto. In precedenza il metodo di interscambio veniva impiegato solo per verificare rapporti 1:1. Grazie all’aumento degli ampere-spire per rapporti inferiori a 1, il metodo di interscambio funziona per tutti i rapporti da 13:1 fino a 0.0769.
L’ampio display touch screen, scelto per le sue caratteristiche di basso rumore, interagisce con le misure. L’utente può scegliere di visualizzare i dati, una combinazione di dati e grafico delle misure oppure solo il grafico. Al termine della lettura vengono visualizzati il valore medio e l’incertezza basata sul numero di statistiche. Tutti i calcoli di incertezza sono eseguiti a 2 sigma.
| Voce | Valore |
|---|---|
| Modello | 6010D |
| Descrizione | Automated Resistance/Thermometry Bridge |
| Categoria | Automated Primary Resistance/Thermometry Bridge |
| Campo | 0.001 Ω to 100 kΩ |
| Accuratezza | < 40 x 10-9 |
| Linearità | < 5 x 10-9 |
| Display | 7” touch screen and USB |
| Funzionamento | Manuale e automatico |
| Ingressi standard | Rx, Rs |
| Espansione ingressi | Fino a 40 con scanner a matrice low thermal serie 4200 |
| Voce | Valore |
|---|---|
| Measurement Mode | 4 Wire |
| Linearity | ±0.005 ppm |
| Operating Temperature Range | 23°C ±5 |
| Test Current Range | 10 µA to 200mA Internal with 24.9V compliance |
| Test Current Accuracy | 100 ppm +10 µA Full Range |
| Test Current resolution | 1 µA |
| Automatic Current reversal | 4 to 1000 seconds |
| Interface | IEEE488.2 with Standard Code Programmable Interchange SCPI Instructions |
| Operating Line Voltage | 100, 120, 220, 240 VAc ±10% 1 Phase |
| Display | Touch Screen Display no external keyboard, Resolution 0.001 ppm |
| Touch Screen Menu Operation | The touch screen menu operations are the same as the software and provide key measurement functions such as Display Resolution, Filtering, Display of Ohms or Ratio or both, Viewing of Data Graphical or Statistical or both, Doubling of Power by √2 and dividing of power by 1/√2. These functions are both manual and automated modes. |
| Measurement Setup | Measurement Setup Parameters include internal current outputs to 200 mA, extended current outputs to 150 Amps or higher. Measurement setups are identical for manual as well as sofware operation. |
| Display Operation | The display of the bridge is a 7” touch screen display for entering the measurement setup parameters and displaying the data in real time graphically or statistically or both. Touch Screen is able to save all data to front panel USB which can save the data and be independently of each other requirement. |
| Free Running | The bridge is capable of free running in order to trim potentiometers, decade Boxes and other resistive adjustments. |
| Terminals | Tellurium copper gold plated 5 way binding posts. Accept male banana plugs, Spade lugs or bare wire. |
| Data Storage | Unit features data storage |
| Self calibration ratio bridge | Ratio accuracies can be verified at anytime using the interchange technique method for 1 : 1 ratio, 10 : 1 ratio and 1 : 10 ratio measurements with the following equation re =(Ra-1/Rb)/2. |
| Uncertainty method | Uncertainties follow GUM at 2 sigma level 95% along with degrees off reedom. |
| Range | Accuracy | With Range Extender |
|---|---|---|
| 10 µΩ to 10 µΩ | N/A | <0.5 x 10-6 |
| 100 µΩ to 1 mΩ | N/A | <0.4 x 10-6 |
| 1 mΩ to 10 mΩ | <5.0 x 10-6 | <0.4 x 10-6 |
| 10 mΩ to 100 mΩ | <0.5 x 10-6 | <0.3 x 10-6 |
| 100 mΩ to 1 Ω | <0.04 x 10-6 | <0.3 x 10-6 |
| 1 Ω to 10 Ω | <0.04 x 10-6 | <0.3 x 10-6 |
| Campo | Accuratezza |
|---|---|
| 0.1 Ω to 0.1 Ω | <0.1 x 10-6 |
| 1 Ω to 1 Ω | <0.04 x 10-6 |
| 10 Ω to 10 Ω | <0.04 x 10-6 |
| 25 Ω to 25 Ω | <0.04 x 10-6 |
| 100 Ω to 100 Ω | <0.04 x 10-6 |
| 1 kΩ to 1 kΩ | <0.04 x 10-6 |
| 10 kΩ to 10 kΩ | <0.1 x 10-6 |
| Campo | Accuratezza |
|---|---|
| 0.1 Ω to 1 Ω | <0.04 x 10-6 |
| 1 Ω to 10 Ω | <0.04 x 10-6 |
| 10 Ω to 25 Ω | <0.04 x 10-6 |
| 10 Ω to 100 Ω | <0.04 x 10-6 |
| 100 Ω to 1 kΩ | <0.04 x 10-6 |
| 1 kΩ to 10 kΩ | <0.04 x 10-6 |
| 10 kΩ to 100 kΩ | <0.1 x 10-6 |
| Voce | Valore |
|---|---|
| Note1 | Accuracy of the bridge can be verified using the interchange technique for 1 : 1 and 10 : 1 ratios. |
| Note2 | Linearity of the bridge can be verified at any time using the built in Calibration function |
| Nota accuratezza 10:1 | 10:1 Accuracy specifications are valid for ratios up to 13:1. |
| Modello | Descrizione |
|---|---|
| 6010D | Resistance Bridge with Software |
| 6010D/Cal | 17025 Calibration Report |
| 4210A | 10 Channel Matrix Scanner, terminal inputs |
| 4210B | 10 Channel Matrix Scanner, wire inputs |
| 4216A | 16 Channel Matrix Scanner, terminal inputs |
| 4216B | 16 Channel Matrix Scanner, wire inputs |
| 4220A | 20 Channel Matrix Scanner, terminal inputs |
| 4220B | 20 Channel Matrix Scanner, wire inputs |
| 6100A | 100 Amp DC Power Supply |
| 6150A | 150 Amp DC Power Supply |
| 9300A | Air Bath |
| 9400 | Oil Bath |
| 9210A/1 | 1 Ω Resistor |
| 9210A/0R1 | 0.1 Ω Resistor |
| 9332/100 | 100 A Shunt |
| 9332/CAL | 17025 Calibration |
| 6011D/100 | 100 Amp Range Extender |
| 6011D/150 | 150 Amp Range Extender |
| 6011D/300 | 300 A Range Extender |
| 6012M | 2000 A Range Extender |
| 6013M | 400 A Range Extender |
| 6014M | 3000 A Range Extender |
| Voce | Descrizione |
|---|---|
| Accessories | System Controller; System Rack; System Rack Shielded; NI IEEE USB Card; 4 Conductor, 18 Awg Teflon Cable; 2 Conductor, 18 Awg Teflon Cable; 2 Conductor, 22 Awg Solid Copper; 17025 Calibration Report |
Il software 6010SW di Measurements International include generazione di report, analisi storica e monitoraggio con correzione dei tassi di deriva dei resistori. In abbinamento a un bagno d’olio per resistori campione 9400 o a un bagno d’aria 9300A, i calcoli alpha e beta possono essere eseguiti automaticamente sui resistori in prova. Tutti i dati possono essere esportati direttamente in Excel per diversi schemi di prova o applicazioni mainframe.
Indicatori esterni opzionali di pressione atmosferica, umidità e temperatura sono disponibili e l’intero sistema può essere alloggiato in un rack da 4 o 5 piedi. Bagni per resistori, a olio o ad aria, controllori di strumenti, stampanti, software di sistema, interfaccia IEEE, installazione e formazione sono disponibili come parte di pacchetti di sistema completi.
Il software Measurements International è stato sviluppato da metrologi per metrologi. Le sue funzioni comprendono analisi dell’incertezza in tempo reale, grafici, storico e archiviazione dati con esportazione in Excel e analisi di regressione. Il 6010SW offre massima programmabilità e controllo per tutte le calibrazioni di resistori e temperatura, ora e in futuro.
Il campo del modello 6010D può essere esteso quando utilizzato con la serie di estensori di campo 6011D e con le alimentazioni della serie 6100. Tra questi rientrano i moduli 6010/100A, 6010/150A e 6010/300A. Il campo può essere ulteriormente esteso fino a 1 µΩ con l’estensore di campo da 400 A modello 6013M modello 6010D/400, oppure con l’estensore di campo da 2000 A modello 6012M modello 6010D/2000 e con l’estensore di campo da 3000 A modello 6014M modello 6010D/3000.
