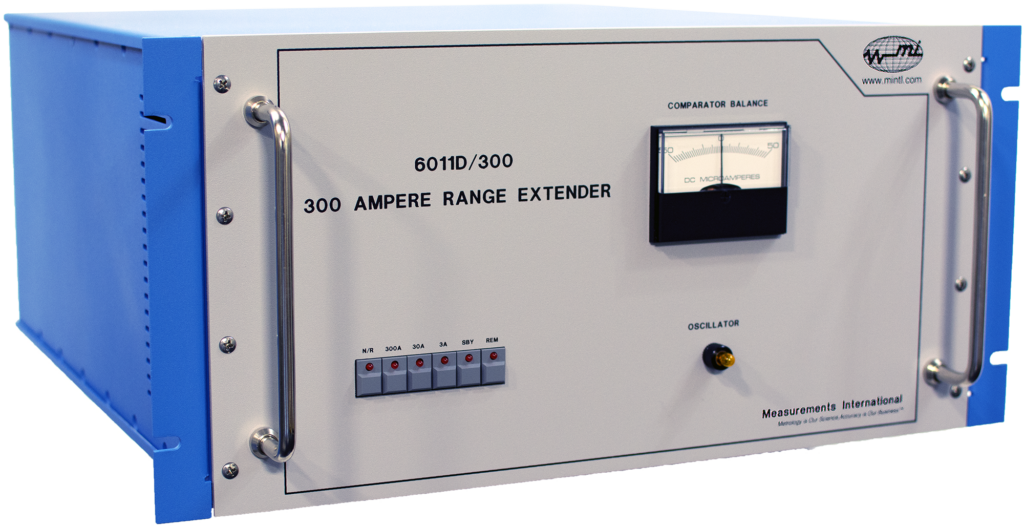

AMP RANGE EXTENDER 6011D

Descrizione prodotto completa

La serie 6011D di estensori di gamma di Measurements International ha guadagnato, sin dalla sua introduzione nel 1993, una reputazione mondiale per prestazioni, affidabilità e qualità, diventando così l’estensore di gamma di riferimento per la calibrazione elettrica in ambito governativo e industriale. Il modello 6011 utilizza il rapporto di due avvolgimenti su un comparatore di corrente continua per misurare il rapporto tra due correnti.

La serie 6011D viene utilizzata per dividere correnti elevate portandole a livelli gestibili. Measurements International è l’unico laboratorio commerciale in grado di fornire calibrazioni accreditate del rapporto fino a 0,2 ppm.

Oggi la serie 6011D offre ancora di più. Oltre ad affidabilità, calibrazione semplificata, facilità d’uso, automazione e supporto globale, il 6011 è il migliore e l’unico estensore di gamma che offre automazione completa con specifiche di incertezza paragonabili alle migliori disponibili sul mercato. I clienti possono ottenere tutte le prestazioni necessarie per calibrare i carichi di lavoro più impegnativi.

Le applicazioni tipiche includono la calibrazione di sorgenti di corrente utilizzando il 6511D con sorgente di corrente integrata fino a 10 A e il 6011D con sorgente di corrente esterna, modello 6150. La serie 6011D viene inoltre utilizzata per estendere la portata del ponte di resistenza MI 6010 o 6242 per la calibrazione di shunt e DCCT con accuratezza superiore rispetto all’uso di un DMM. Questa nuova serie di estensori di gamma offre flessibilità di costo al massimo livello di precisione oggi disponibile sul mercato.

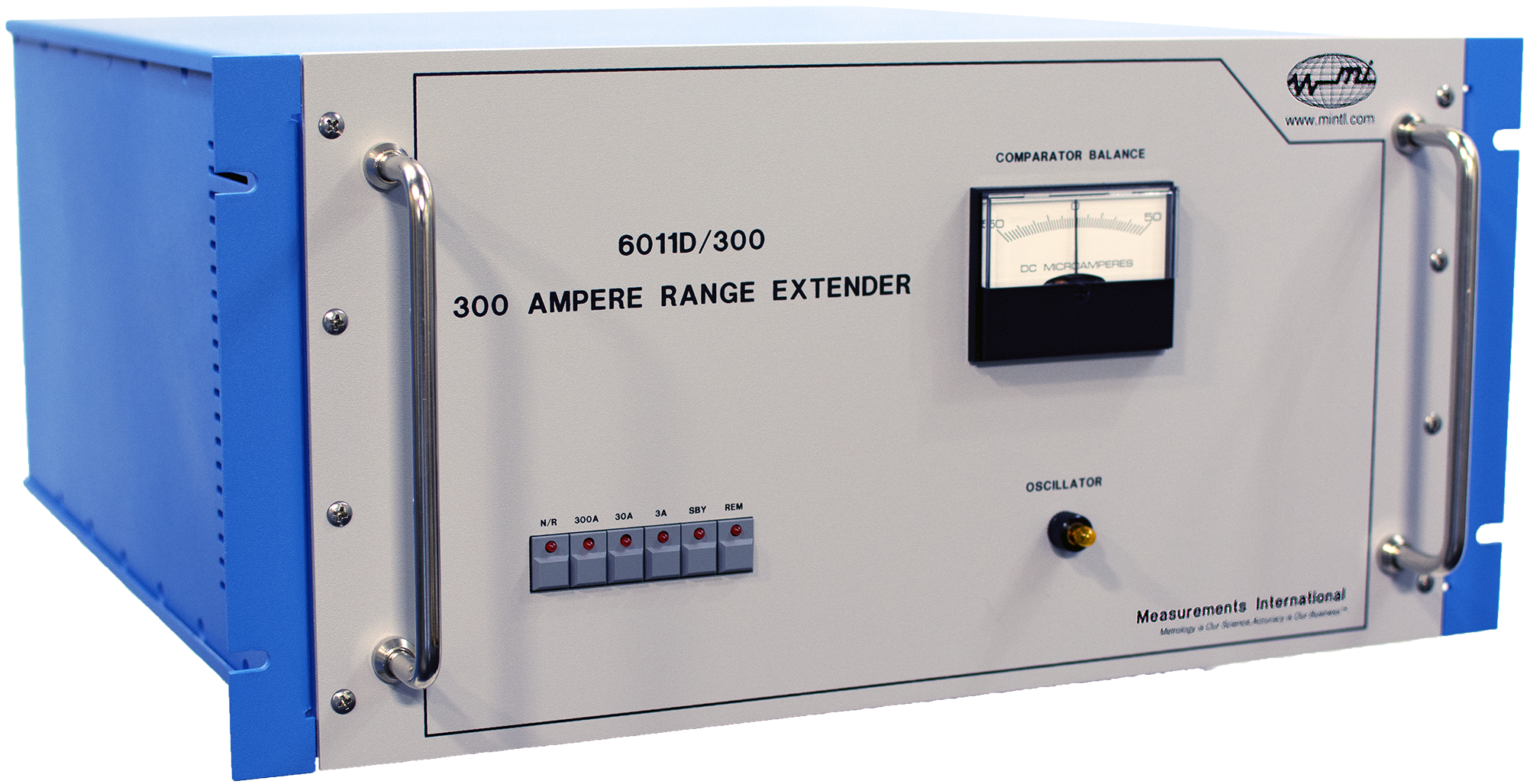

Sono disponibili diversi modelli, tra cui 6511D/10, 6011D/150, 6011D/200 e 6011D/300. Come unità stand-alone, il 6011D dispone di pulsanti sul pannello frontale per selezionare le portate e invertire la corrente, oppure può essere controllato tramite interfaccia IEEE-488. Le portate di corrente possono essere selezionate premendo i tasti rapporto 10, 100 o 1000. Ogni modello dispone di un interruttore di inversione integrato azionabile tramite il tasto Normal/Reverse.

Il DCC di precisione del 6011D utilizza una tecnica di modulazione magnetica a due nuclei in un anello di retroazione per generare una corrente secondaria. Questa corrente secondaria viene ulteriormente modificata da un circuito che monitora la corrente primaria e il rapporto di spire del toroide comparatore. Insieme, questi due circuiti generano un guadagno d’anello effettivo superiore a 10⁷, che forza gli ampere-spira secondari a essere uguali agli ampere-spira primari meglio di 0,02 ppm, facendo così operare lo strumento come un trasformatore di corrente continua di precisione. Gli offset e gli effetti termici del DCC vengono eliminati invertendo la corrente I_x.

I collegamenti I_x e R_x dispongono di ingressi a piena corrente, 150 A o 300 A a seconda del modello, oltre a ingressi da 30 A. Questo significa che, utilizzando il 6011D a correnti inferiori a 30 A, non è necessario impiegare cavi ad alta corrente.

La calibrazione del 6011D si basa su un dispositivo di rapporto determinato da N_x/N_s, dove N_x = 1, 10 o 100 spire e N_s = 1000 spire per rapporti 1000, 100 e 10. Per la calibrazione viene impiegata una tecnica di calibrazione del rapporto che utilizza il rapporto stabile di resistori campione e il ponte di resistenza 6010 o 6242 come riferimento.

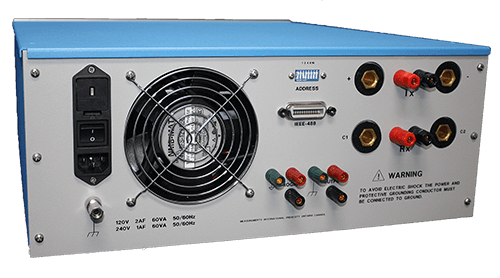

Una singola uscita per l’estensore di gamma è posizionata sul pannello posteriore. Per la calibrazione di sorgenti di corrente, è possibile collegare all’uscita un resistore campione compreso tra 1 ohm e 100 ohm, sul quale un DMM può misurare la tensione. Un alimentatore Measurements International serie 6150 da 150 A o 6250 da 300 A può essere fornito in rack con il 6011D/150 o il 6011D/300. I driver per le sorgenti di corrente Keysight serie 6600 sono inclusi nel software fornito da MI.

La calibrazione di shunt o DCCT può essere eseguita utilizzando due DMM di precisione per confrontare la tensione di uscita dello shunt o del DCCT con la tensione ai capi del resistore campione. È inoltre disponibile software automatico, modello 6300, per configurare il sistema per misure automatiche di shunt e DCCT fino a 3000 A. Per una maggiore accuratezza, al posto dei DMM possono essere utilizzati anche i ponti di resistenza 6010 o 6242 per calibrare shunt e DCCT.
