Cassetta induttiva ad alta precisione – 1053

Descrizione prodotto

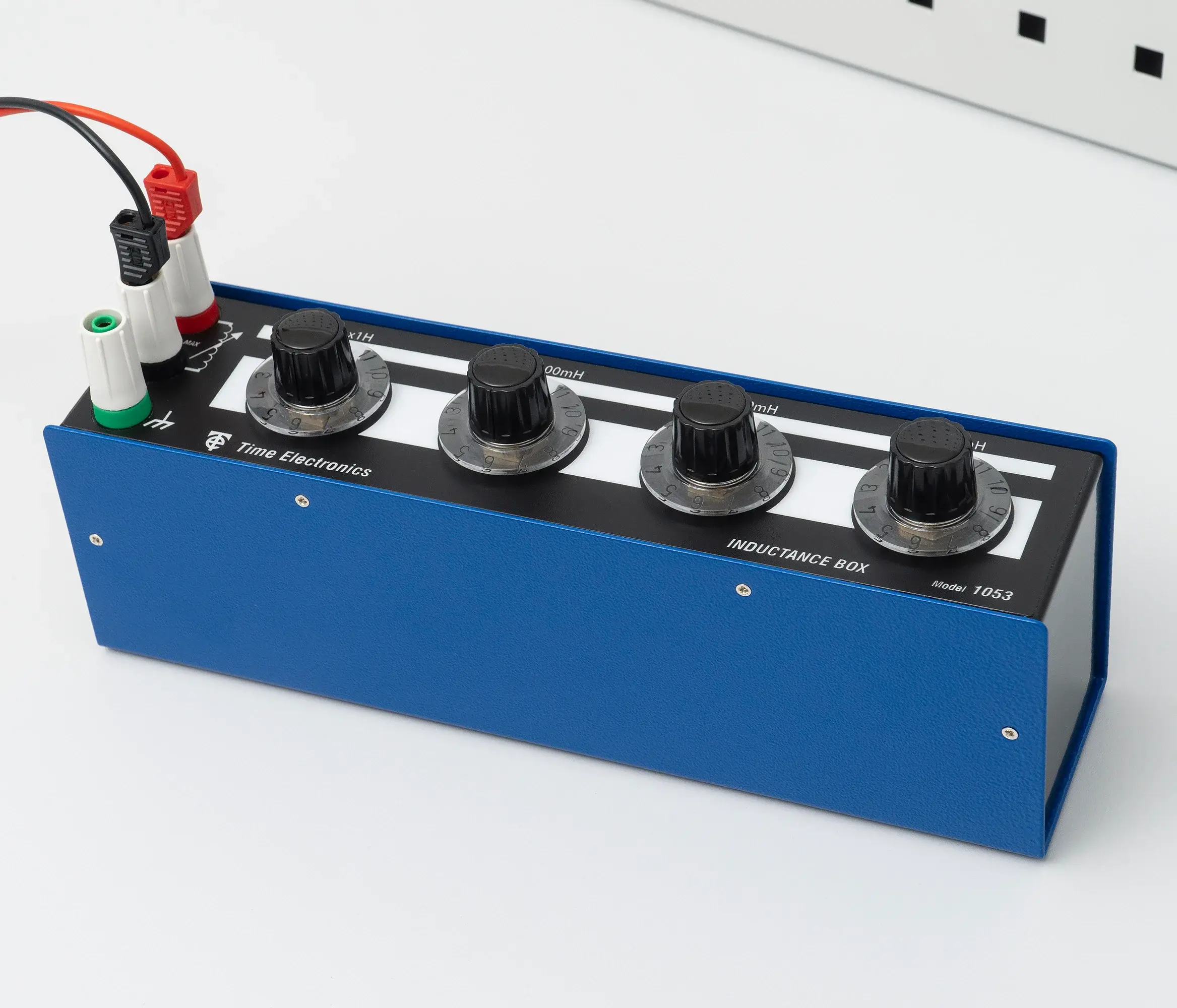

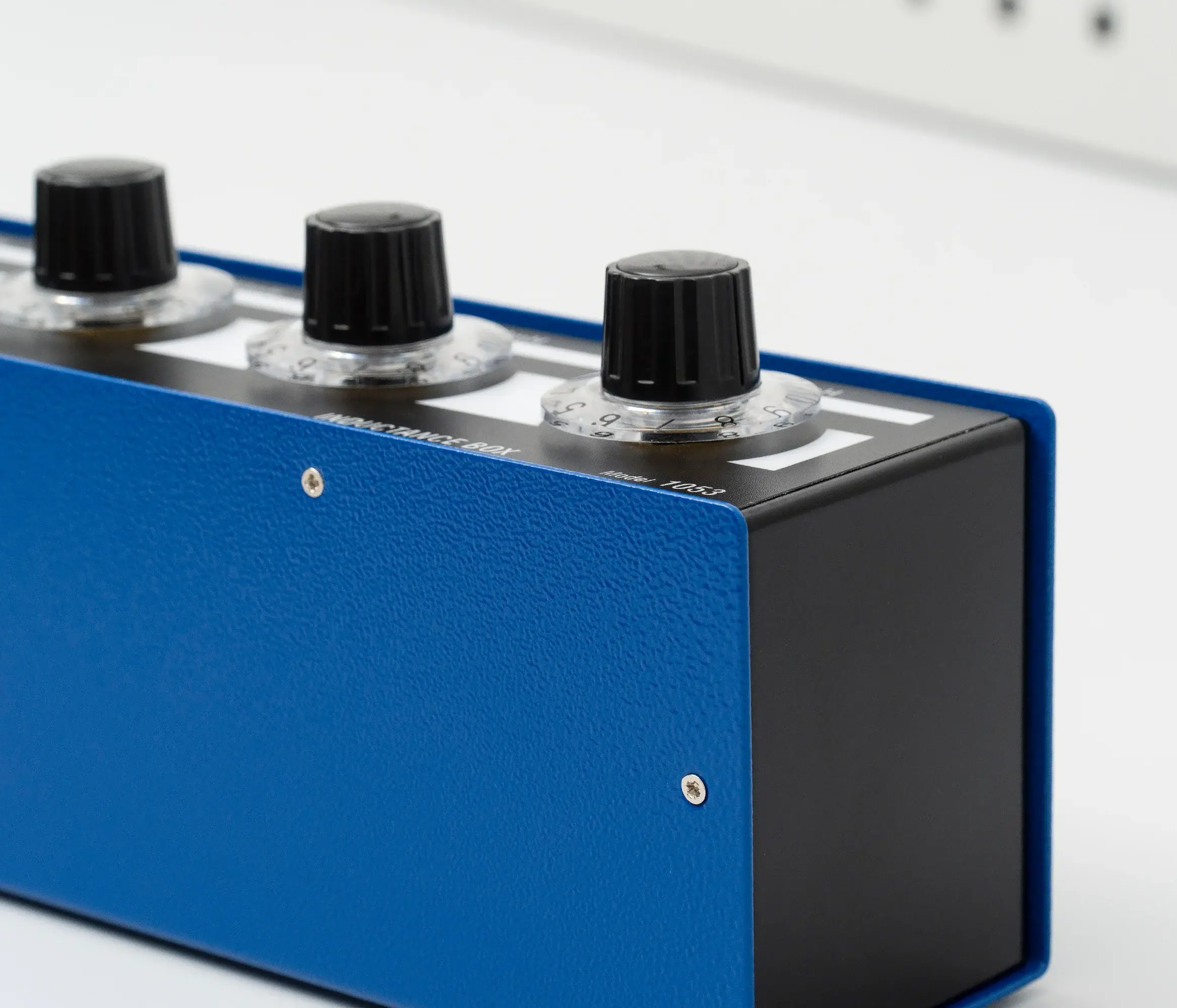

La 1053 è una cassetta a decadi di induttanza di precisione, adatta per la progettazione di filtri, sostituzione generale, progettazione di convertitori DC/DC e calibrazione di strumenti di misura. È alloggiata in un robusto contenitore metallico completamente schermato, che la rende compatta e durevole. È uno strumento pratico e semplice da utilizzare, adatto per elettronica, produzione, R&D o come strumento di calibrazione in laboratorio o sul campo.

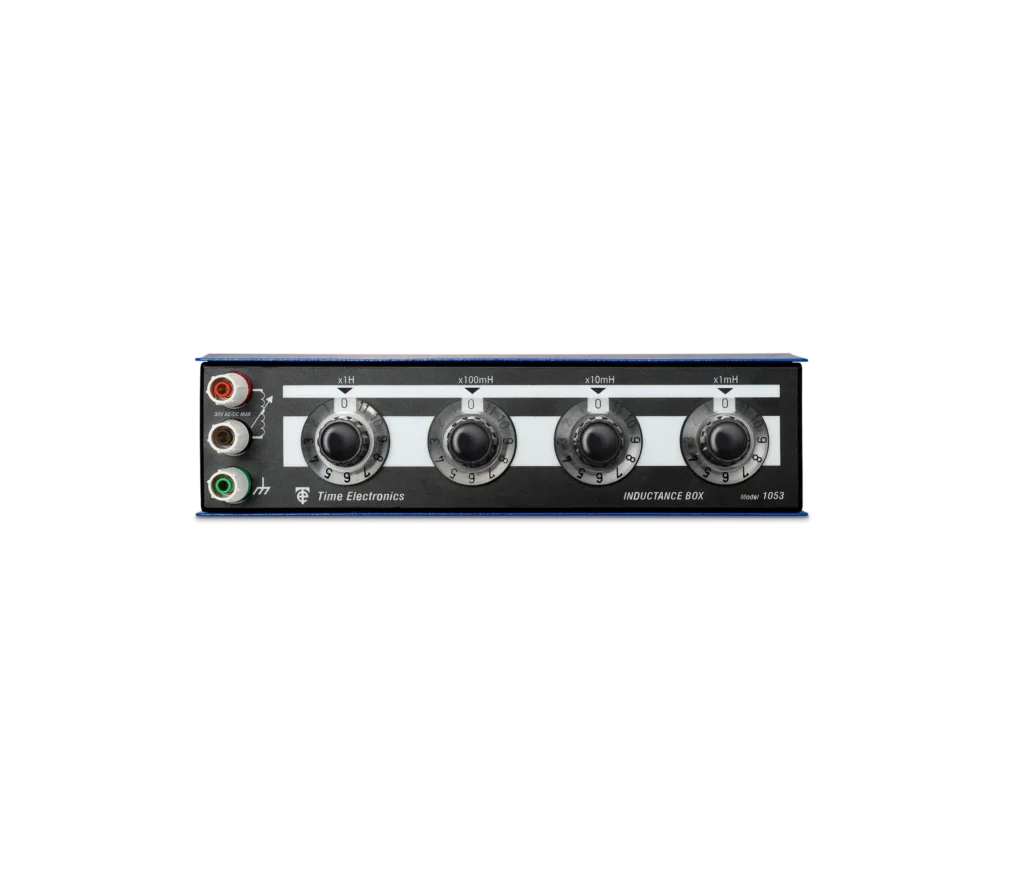

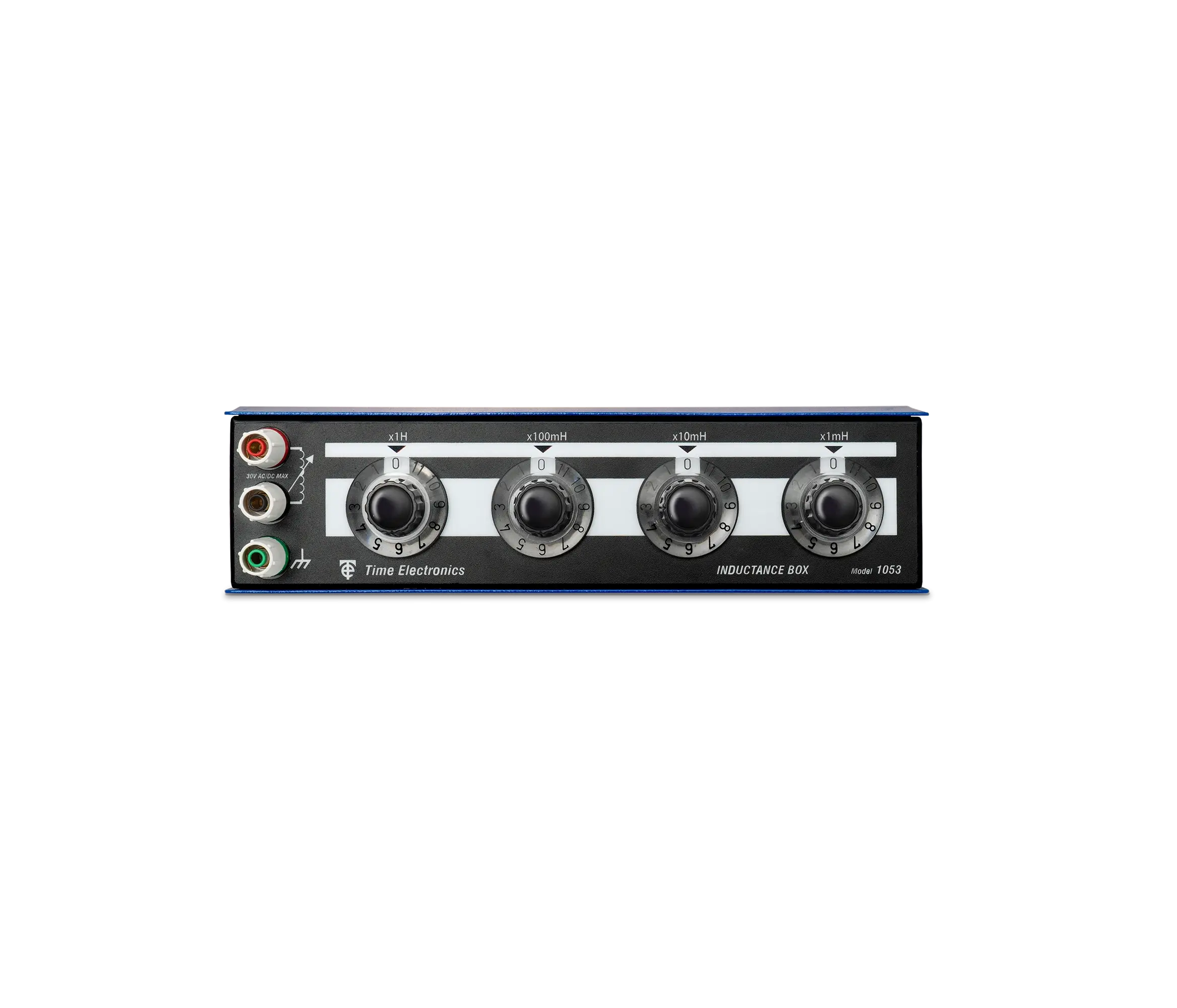

L’induttanza si imposta tramite quattro selettori rotativi di facile lettura, suddivisi in 4 decadi che forniscono passi da 1 mH, 10 mH, 100 mH e 1 H. Il valore massimo impostabile è 11,11 H.

L’unità utilizza induttori avvolti su misura con nucleo in ferrite ad alta permeabilità, per garantire un’influenza trascurabile dei campi magnetici esterni e la massima stabilità.

In-line readout

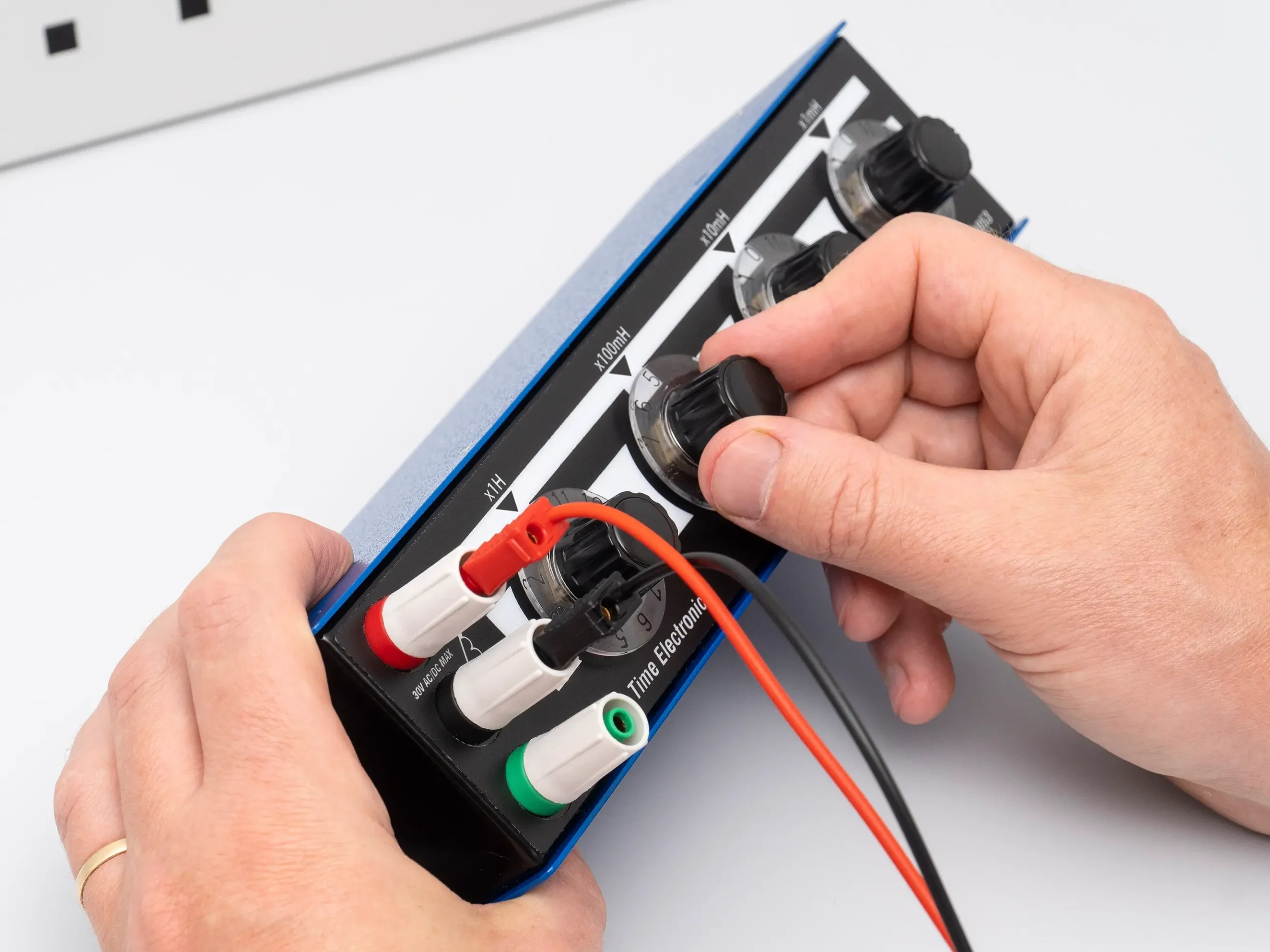

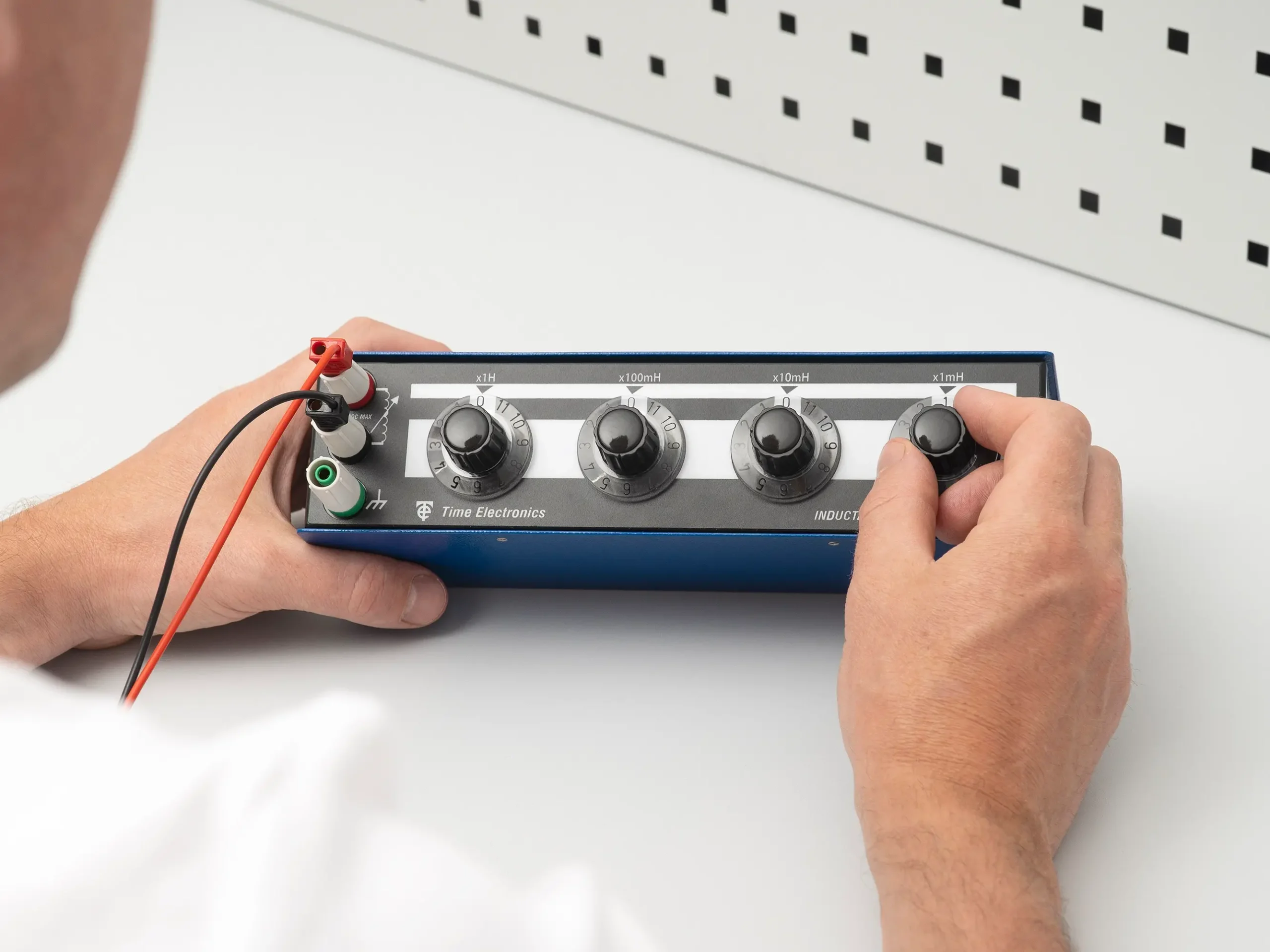

L’induttanza si seleziona impostando il valore desiderato tramite i selettori rotativi, per una regolazione precisa con indicazione chiara e non ambigua. Ogni decade è graduata da 0 a 11, consentendo una comoda sovrapposizione dei valori impostati.

Morsetti di sicurezza

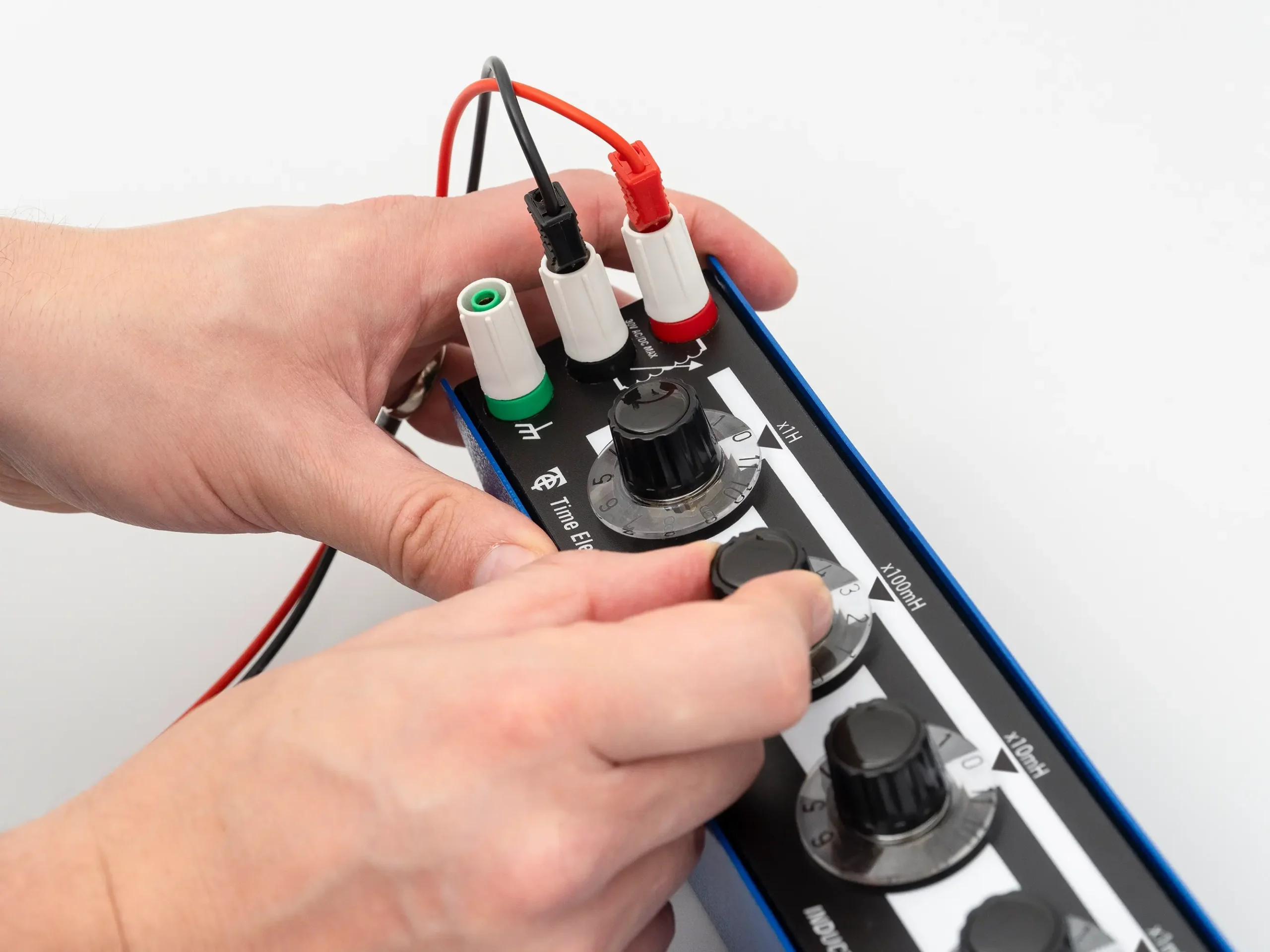

Le connessioni della 1053 avvengono tramite morsetti di sicurezza compatibili con spine standard, spine schermate da 4 mm, fili nudi e terminali a forcella. I morsetti includono caratteristiche di sicurezza come distanza di apertura limitata e una flangia rialzata attorno alla superficie metallica di connessione, per garantire adeguate distanze e rendere le parti metalliche esposte non toccabili.
