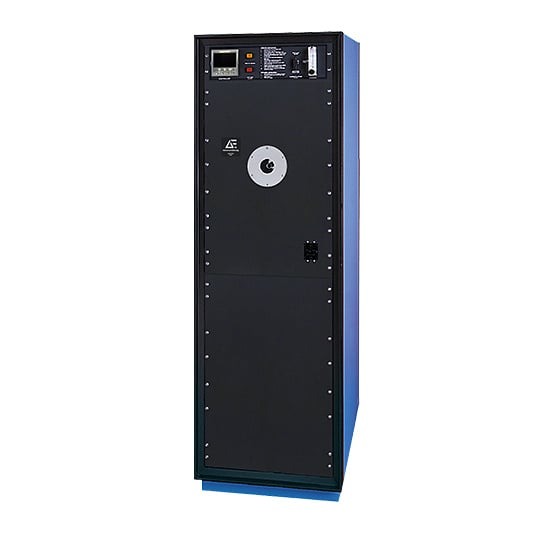

Il calibratore a corpo nero Mikron® M390 ultra-rapido per alte temperature è senza pari nella capacità di generare bersagli ad altissima temperatura e ad alta emissività e, allo stesso tempo, stabilizzarsi alla temperatura richiesta in pochi minuti. La cavità è un bersaglio a tubo in grafite con diametro di 25 mm (1”) e con emissività effettiva pari a 1,0 da 0,65 a 1,8 µm. La temperatura del bersaglio è rilevata da un termometro a infrarossi Impac® a risposta rapida che pilota un controllore PID per regolare con precisione la temperatura al valore desiderato.
Le sorgenti di calibrazione a corpo nero sono radiatori infrarossi utilizzati per calibrare e verificare i segnali di uscita di termometri IR (pirometri), sistemi di termografia, sistemi di misura del flusso di calore o sistemi di analisi spettrografica. Advanced Energy fornisce una selezione unica di sorgenti di calibrazione molto precise, tracciabili a standard nazionali. Quotazioni per design e varianti personalizzate sono disponibili su richiesta.
Le sorgenti di calibrazione Mikron sono da lungo tempo lo standard di riferimento per la calibrazione degli strumenti che mantengono operative le attività produttive. Questi corpi neri sono superiori per i valori di emissività, le aree di emissione omogenee e un’ampia gamma di aperture di diverse dimensioni per adattarsi all’area target desiderata. Inoltre, sono garantiti tempi di riscaldamento rapidi e alta stabilità di temperatura. La qualità è assicurata da test, cicli di burn-in e calibrazioni radiometriche. Per la maggior parte dei modelli viene fornito un certificato che documenta la tracciabilità alla scala internazionale ITS90 e al NIST.
La sorgente e il controllore sono alloggiati in moduli separati, permettendo di posizionare la sorgente lontano dal controllore, ad esempio in una camera di prova ambientale, o in test con lunghi cammini ottici. Ogni modulo è dotato di maniglia per il trasporto e può essere portato comodamente in stabilimento o in siti di ricerca sul campo.
| Campo di temperatura (1) | M390-A2 – PN 14029-A2: 600…2300°C (1112…4172°F) M390-B2 – PN 14029-B2: 600…2600°C (1112…4712°F) M390-C2 – PN 14029-C2: 600…3000°C (1112…5432°F) M390-L1 – PN 14029-L1: 300…2000°C (572…3632°F) |
|---|---|
| Incertezza di temperatura (2) | ±0,25% della lettura ±1°C |
| Risoluzione temperatura | 1°C |
| Stabilità (3) | ±1°C |
| Non-uniformità sorgente | Non-uniformità: ±0,1% ± 1°C della lettura entro la metà centrale del diametro |
| Forma cavità riscaldata | Tubo in grafite a fondo chiuso, lungo 292 mm (11,5”) con circa 127 mm (5”) di lunghezza riscaldata (sostituibile sul campo) |
| Diametro porta di uscita | 25 mm (1”) |
| Emissività ε | 1,0 (effettiva da 0,6 a 1,8 µm) ~0,96 (effettiva da 3 a 15 µm) |
| Metodo di calibrazione | Standard: radiometrico (pirometrico) |
| Sensore di temperatura | Termometro IR custom Impac IGA 6 |
| Tempo di riscaldamento | Tipico 5 minuti da 600 a 2300°C |
| Slew rate fino a stabilità 1°C | ~325°C/min da 600 a 1100°C ~700°C/min per T > 1100°C |
| Setpoint remoto | Uscita comunicazione seriale RS232 standard, RS485 opzionale |
|---|---|
| Metodo di controllo | Controllore PID digitale |
| Requisiti di potenza | M390-A2 – PN 14029-A2: 15k VA 1 ph M390-B2 – PN 14029-B2: 15k VA 1 ph M390-C2 – PN 14029-C2: 24k VA 1 ph M390-L1 – PN 14029-L1: 15k VA 1 ph |
| Alimentazione | 208…230 VAC @ 50 e 60 Hz, 15k VA o 24k VA (dipende dal modello) |
| Connettore di alimentazione (fornito dal cliente) (1) | 15k VA: usare spina conforme IEC-309 @ 75 A @ 220/230 VAC 24k VA: usare spina conforme IEC-309 @ 125 A @ 220/230 VAC |
| Temperatura ambiente operativa | 0…44°C (32…110°F) |
|---|---|
| Raffreddamento | Raffreddamento ad acqua. Connessioni standard tipo tubo da giardino sul retro; 3,8 lpm (1 gpm minimo, 2 gpm consigliati) |
| Pressione ingresso raffreddamento | Max 90 PSI (621 kPa). Il cliente deve prevedere valvole di sicurezza in ingresso e uscita. L’uscita (scarico) non deve essere ostruita. |
| Gas di purge | Argon alta purezza (99,99%) |
| Pressione ingresso gas di purge | Max 25 PSI (172 kPa). Il cliente deve prevedere valvole di sicurezza contro sovrapressione all’ingresso. |
| Tipo elemento riscaldante | Tubo in grafite con purge di argon, 226 L/h (8…10 cfh) |
| Umidità operativa | 0…90% RH non condensante |
| Dimensioni (A x L x P) | 1710 x 560 x 820 mm (67,3 x 22 x 32,3 in) |
| Peso | 182 kg (400 lb) |
| Certificazione CE | Sì |
| PN | Descrizione |
|---|---|
| 14029-A2 | M390-A2, 600…2300°C, 25 mm, 208…230 VAC @ 50/60 Hz 1 ph 15k VA |
| 14029-B2 | M390-B2, 600…2600°C, 25 mm, 208…230 VAC @ 50/60 Hz 1 ph 15k VA |
| 14029-C2 | M390-C2, 600…3000°C, 25 mm, 208…230 VAC @ 50/60 Hz 1 ph 24k VA |
| 14029-L1 | M390-L1, 300…2000°C, 25 mm, 208…230 VAC @ 50/60 Hz 1 ph 15k VA |
| PN | Descrizione |
|---|---|
| 14002-1 | Gruppo ruota diaframmi a freddo, 6 aperture 25,4…2,54 mm, per M300, M305, M330, M335, M39 |
| 14002 | Gruppo ruota diaframmi a freddo, 6 aperture 50…1,56 mm, per M300, M305, M330, M335, M390 |
| 19140-485 | Uscita comunicazione seriale RS485 (integrata ex works) per M300, M305, M315X, M335, M345X, M360, M360A, M390 |
| 3840820 | IGA 12-TSP, 1570 nm, 250″, 1400°C, mira attraverso lente, puntamento laser, ottiche focalizzabili |
| 3840810 | IS 12-TSP, 940 nm, 600…2520°C, mira attraverso lente, puntamento laser, ottiche focalizzabili |
| 3840820 | IS 12-TSP, 940 nm, 600…3000°C, mira attraverso lente, puntamento laser, ottiche focalizzabili |
| 3840760 | IS 12-TSP, 650 nm, 850…2520°C, mira attraverso lente, ottiche focalizzabili |
| 14880-4SP1 | Kit cavità di ricambio per M390-A2, B2, C2, L1 |
| 14880-4SP2 | Kit elettrodi di ricambio, tubo in quarzo, o-ring per M390-A2, B2, C2, L1 |
| Nota (1) | Calibrazione tracciabile al NIST fino a 2700°C. Temperature > 2700°C fornite solo “best effort”. |
|---|---|
| Nota (2) | Accuratezza di calibrazione eseguita radiometricamente; incertezza di emissività e standard di trasferimento già inclusi. |
| Nota (3) | Con tensione di rete AC stabile e minimo flusso d’aria attraverso la porta di uscita o la piastra emettitrice. |
| Nota alimentazione | Cablaggio diretto/quadretto fusibili/connettori forniti dal cliente. |
