Igrometro DEWMASTER

Prodotto a marchio: EDGETECH
Guarda tutti i prodotti della serie Calibratori di umidità

Prezzo a richiesta

Richiedi un offerta per questo prodotto o chiedi un consiglio

RICHIEDI

PREZZO A RICHIESTA
Richiedi un offerta per questo prodotto o chiedi un consiglio

Descrizione prodotto

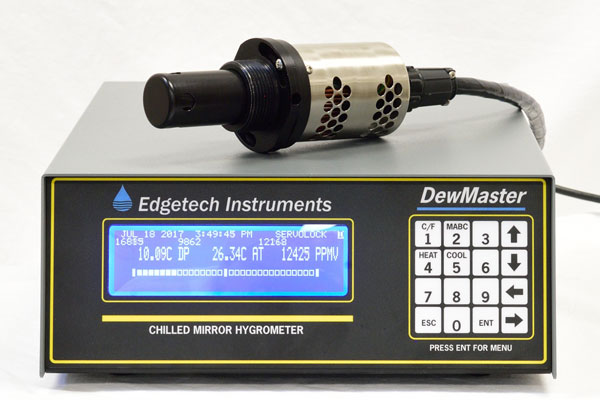

Il DewMaster Chilled Mirror Hygrometer di Edgetech Instruments è un sistema di misura dell’umidità ad alte prestazioni progettato per ambienti in cui accuratezza, affidabilità e tracciabilità sono requisiti imprescindibili. Utilizzando il principio di misura a specchio raffreddato, DewMaster fornisce misure dirette del punto di rugiada (dew point) tracciabili NIST, adatte alle esigenze di clean room farmaceutiche, camere di prova ambientali, fabbricazione di semiconduttori e laboratori aerospaziali.

È un igrometro a specchio raffreddato veloce e multifunzione per il monitoraggio continuo della temperatura di punto di rugiada/brina (dew/frost point), dei ppmv di vapore acqueo o della percentuale di umidità relativa in correnti gassose. Basato sul metodo primario di misura a specchio raffreddato, integra sensore di facile accesso, avvio automatico, bilanciamento automatico, autodiagnostica, uscite analogiche, interfaccia seriale e allarmi.

A differenza di altri tipi di sensori dew/frost point, i sensori a specchio raffreddato sono facilmente pulibili e raramente richiedono sostituzione. DewMaster è uno strumento di livello “laboratory grade”, collaudato sul campo, con più configurazioni sensore disponibili e ampia applicabilità. I sensori disponibili possono essere raffreddati ad aria, a ventola o a liquido, in funzione del range richiesto. Le applicazioni spaziano dall’impiego come standard di taratura al monitoraggio del contenuto di umidità in processi industriali continui.

Tutti gli igrometri Edgetech Instruments sono prodotti e supportati negli USA in una struttura registrata ISO 9001:2015 con laboratorio di taratura accreditato ISO/IEC 17025:2017. Tarature e certificazioni sono tracciabili NIST.

Vantaggi e caratteristiche

Caratteristiche principali

  • Il sensore a specchio raffreddato (metodo primario) fornisce misure estremamente accurate di punto di rugiada/brina
  • Misura senza deriva e certificabile con standard tracciabili NIST
  • La migliore depressione termica in classe con raffreddamento ad aria
  • Modalità Automatic Balance Control (ABC) per compensare contaminanti ottici
  • Accesso semplice al sensore e manutenzione agevolata
  • Più opzioni di interfaccia disponibili come standard
  • Sensori raffreddati a ventola o a liquido disponibili per misure a basso dew/frost point

Altri punti chiave

  • Igrometro robusto e facilmente pulibile per applicazioni industriali
  • Opzioni sensore montato localmente o remotato

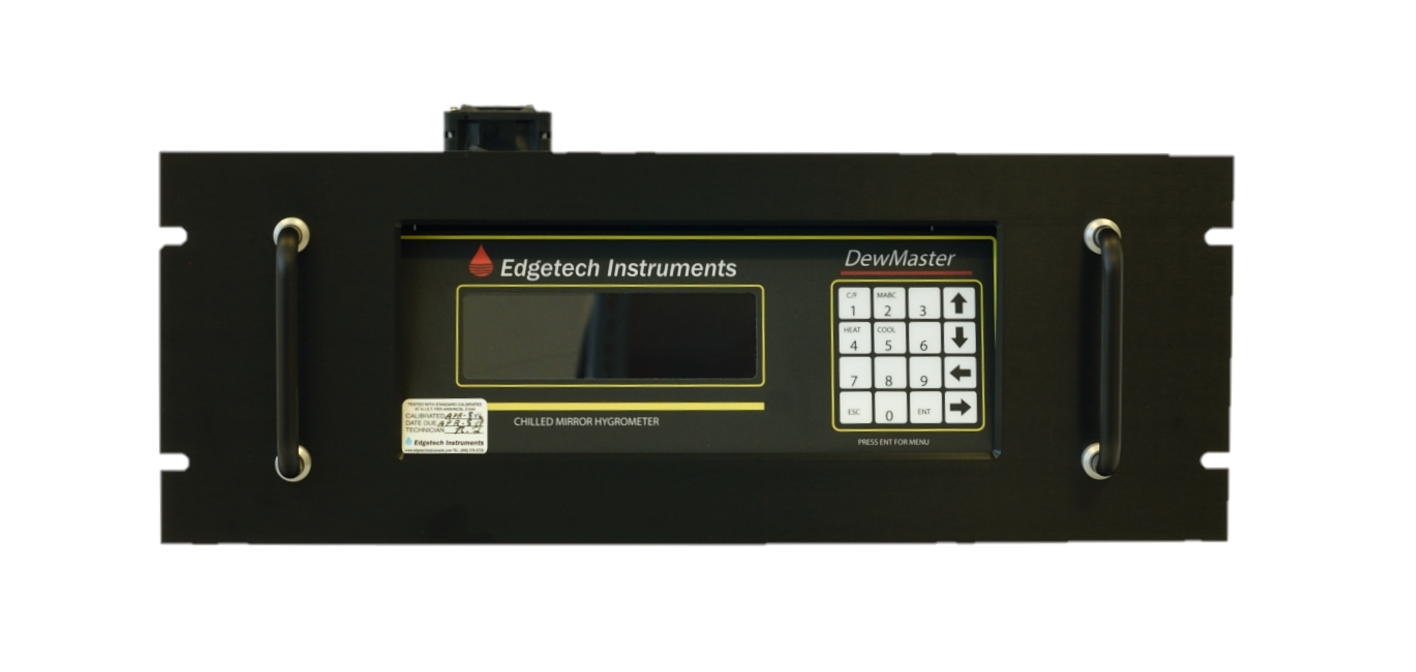

  • Opzioni di montaggio: da banco, rack o quadro/armadio NEMA 4X
  • Compensazione in pressione della misura di dew/frost point e opzioni sonda temperatura
  • Sistemi di campionamento personalizzati disponibili
  • Moduli di acquisizione dati con connettività wireless disponibili
  • Configurabile per misure in aria ambiente, in pressione positiva o con pompa di estrazione campione
  • Cavo sensore per funzionamento remoto fino a 250 ft (76 m)
  • Funzioni smart: ABC, autodiagnostica, uscite digitali e analogiche
  • Made in USA, struttura ISO 9001:2015 e laboratorio accreditato ISO/IEC 17025:2017

Dati tecnici

Panoramica caratteristiche e opzioni (sito)

Configurazioni sensore Flow-through, a inserzione o resistente alla corrosione; raffreddamento ad aria, a ventola o a liquido
Campo di misura Da -25 °C a -80 °C fino a +75 °C dew/frost point (in base al modello sensore)
Accuratezza ±0,2 °C standard; ±0,1 °C opzionale (dew/frost point)
Campo umidità relativa 5%…95% RH (condizioni non condensanti)
Campo ppmv 0…999.999 ppmv (condizioni non condensanti)
Uscite 4–20 mA, 0–5 VDC, RS-232; allarmi SPDT programmabili
Metodi di raffreddamento Aria ambiente, ventola o raffreddamento ausiliario a liquido
Opzioni montaggio Da banco, rack o quadro/armadio NEMA 4X
Materiali sensore Alluminio anodizzato o acciaio inox 316
Taratura Acreditamento ISO/IEC 17025 e tracciabilità NIST

Prestazioni di misura (datasheet)

Tipo sensore Raffreddamento Range DP/FP (°C) Depressione (°C) Mezzo di raffreddamento Costruzione
DewMaster con sensore X3 – Sensore a inserzione (massimo 100 psi)
DS2 Aria ambiente -25…60 50 Aria ambiente a 25°C Alluminio
DX Aria ambiente -40…60 65 Aria ambiente a 25°C Alluminio
DewMaster con sensore X3 – Sensore flow-through (massimo 900 psi)
S2 Aria ambiente -40…65 60 Aria ambiente a 25°C Alluminio
S2SC Raffreddamento a ventola -45…65 65 Aria ambiente a 25°C Alluminio
S3 Raffreddamento a ventola -60…65 85 Aria ambiente a 25°C Alluminio
S3 Raffreddamento a liquido -70…65 90 Raffreddamento secondario -20…0°C Alluminio
Sensore flow-through resistente alla corrosione (massimo 300 psi)
X3 Aria ambiente -40…75 65 Aria ambiente a 25°C Acciaio inox 316
X3F Raffreddamento a ventola -60…75 85 Aria ambiente a 25°C Acciaio inox 316
X3SF Raffreddamento a ventola -70…75 95 Aria ambiente a 25°C Acciaio inox 316
X3LC Raffreddamento a liquido -80…75 115 Raffreddamento secondario -20…0°C Acciaio inox 316

Specifiche tecniche (datasheet)

Campi RH e ppmv 5…95% RH con tutti i sensori (condizioni non condensanti); 0…999.999 ppmv con tutti i sensori (condizioni non condensanti)
Accuratezza (tutti i sensori) ±0,2°C dew/frost point (standard); ±0,1°C dew/frost point (opzionale); ±0,5% del fondo scala pressione
Sensori remoti Fino a 250 ft (76 m) dal display/console con cavo
Risoluzione display 0,1°C o °F; 0,01 psia; 0,1 ppmv sotto 1000 ppmv; 1 ppmv sopra 1000 ppmv
Sensore temperatura aria Range -100…250°C (-148…482°F); accuratezza ±0,1°C

Imballaggio, dimensioni, peso e montaggio (datasheet)

Peso Da banco: 6 lb (2,8 kg); Rack: 7 lb (3,2 kg); NEMA 4: 19 lb (8,6 kg)
Dimensioni Da banco con S3 montato: 11 in W x 5.2 in H x 17 in D (27,9 cm W x 13,2 cm H x 43,2 cm D)
Rack con S3 montato: 19 in W x 7 in H x 17 in D (48,3 cm W x 17,8 cm H x 43,2 cm D)
NEMA 4: 11,6 in W x 13,6 in H x 6,2 in D (29,5 cm W x 34,6 cm H x 15,9 cm D)
Montaggio Da banco: standard; Rack: opzionale; Wall-mount NEMA 4: opzionale
Materiali sensore Cromio, vetro, resina epossidica e alluminio anodizzato oppure acciaio inox 316

Funzionali, alimentazione e condizioni operative (datasheet)

Alimentazione 90…230 VAC ±10%, 50…400 Hz
Temperatura ambiente operativa Unità di controllo: -10…60°C (15…140°F); Sensori: -40…90°C (-40…194°F)
Refrigerante ausiliario Per aumentare la depressione termica quando necessario: acqua (o altro liquido) 0,5 gal/min (2 l/min) a 100 psia max
Pressione campione Dipende dal modello sensore (vedi tabella Prestazioni di misura)
Portata campione 0,5/5,0 SCFH (0,25…2,4 l/min)
Uscite (fino a 3 uscite disponibili) 4…20 mA; 0…5 Vdc; RS-232
Track o Hold Uscite (analogiche e digitali) e allarmi impostabili in track o hold durante Automatic Balance Control o modalità programmazione
Allarmi Due relè Form C, SPDT, 3 A a 24 Vdc, 120 Vac. Modalità high/low programmabile da tastiera o via RS-232. Setpoint -99,9…99,9°C (-148…212°F) da tastiera o via RS-232. Allarme latched o unlatched.

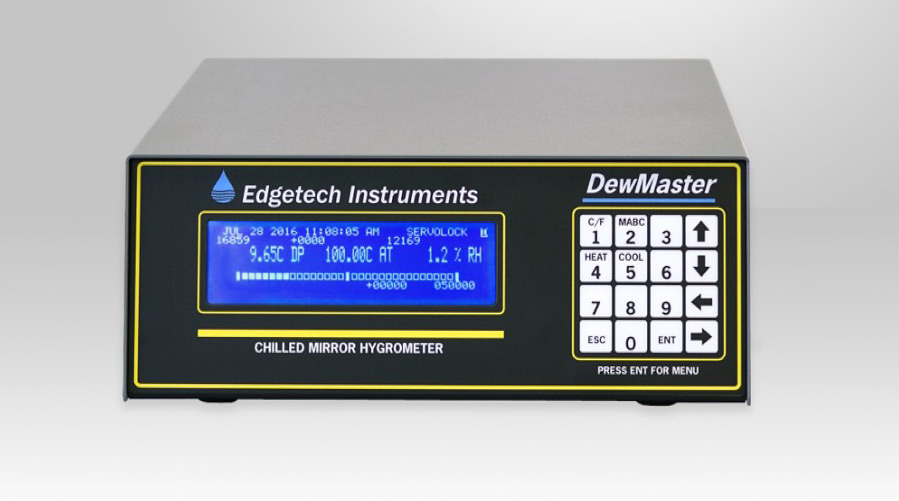

Display Display grafico LCD a 8 righe, retroilluminato; fino a 3 parametri visualizzati simultaneamente

Accessori e opzioni (datasheet)

Kit montaggio remoto Cavo sensore remoto, lunghezza standard 10 ft (3 m); disponibili lunghezze fino a 250 ft (76 m)
Kit montaggio pannello/rack Opzionale
Armadio NEMA-4 wall mount Opzionale
Custodia sensore antideflagrante Opzionale
Filtro in linea antiparticolato/coalescente Opzionale
Sampling module Opzionale: pompa a vuoto, flussometro ad area variabile 10,7…19,2 psia (0,75…1,35 kg/cm2) in contenitore NEMA-4 a tenuta meteo con raccordi bulkhead. Specificare 115 o 230 Vac, 50 o 60 Hz.
