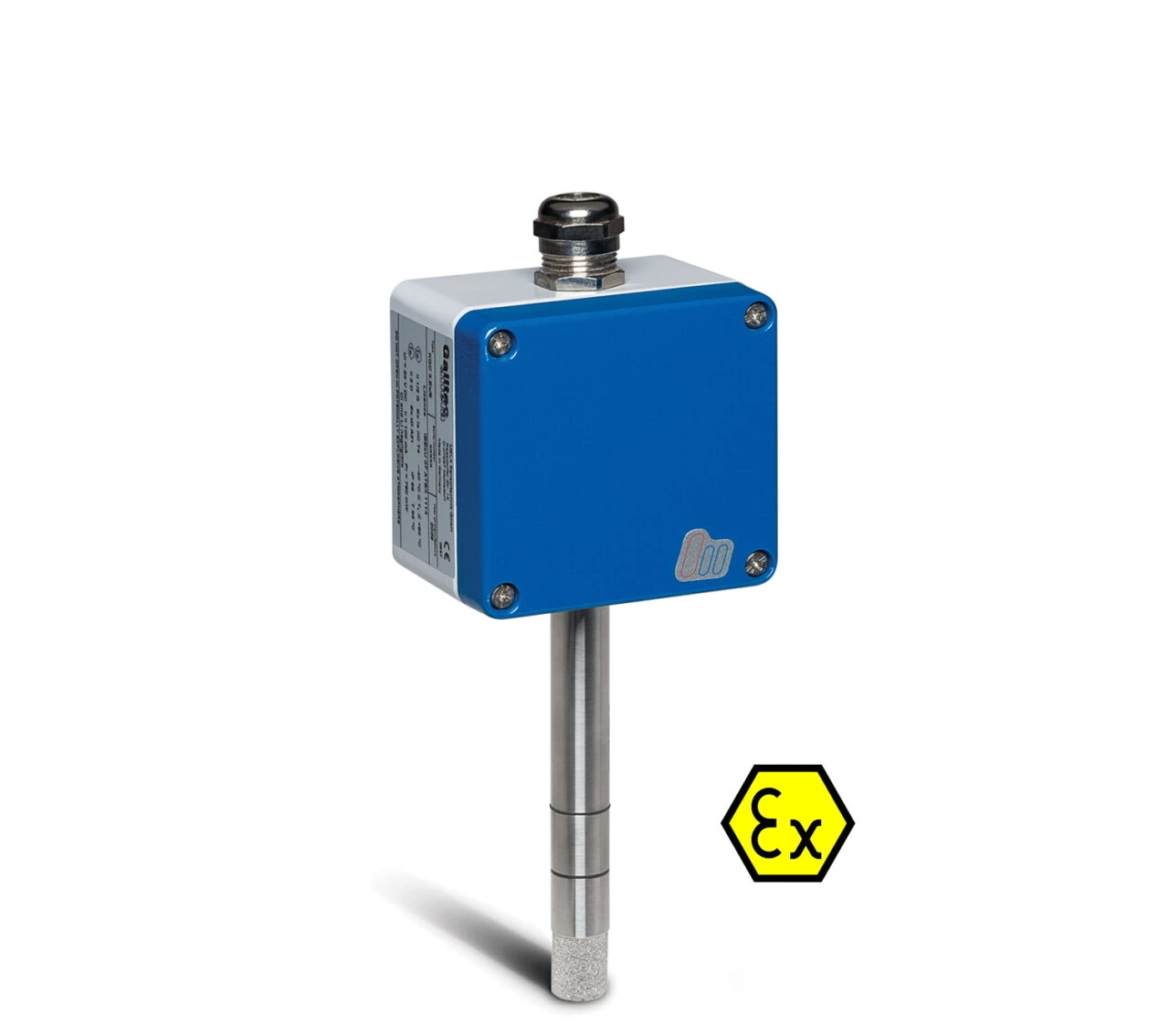

Il trasmettitore ad alta precisione ATEX GC.Ex per montaggio a parete è un sensore/trasmettitore di umidità relativa e temperatura progettato con tecnologia antideflagrante “su misura” e certificazione ATEX per l’impiego in atmosfere potenzialmente esplosive e in aree con polveri combustibili (apparecchiature in categorie 1/2G e 2D).
I sensori sono costituiti da una parte sensore con filtro sinterizzato (entrambi in acciaio inox) montata su una robusta custodia del trasmettitore in alluminio pressofuso. Il dispositivo è realizzato in sicurezza intrinseca e fornisce segnali analogici standard 4…20 mA.
L’impiego dell’elemento sensibile MELA® garantisce elevata stabilità a lungo termine, resistenza alla formazione di condensa, isteresi ridotta e buone prestazioni dinamiche. Il trasmettitore è indicato per applicazioni industriali in condizioni gravose, ad esempio: cabine di verniciatura, impianti/ambienti offshore, industria alimentare, magazzini a rischio, industria farmaceutica e chimica. Sono disponibili anche versioni speciali per processi di sterilizzazione con ossido di etilene.
| Umidità relativa | 0…100 %RH |
|---|---|
| Temperatura | -20…+80 °C |
| Uscita segnale | 4…20 mA |
| Tensione di alimentazione | 13…24 V DC (sicurezza intrinseca) |
| Uscita 1 | Umidità relativa |
|---|---|
| Campo uscita 1 | 0…100 %RH |
| Segnale uscita 1 | 4…20 mA |
| Accuratezza (MR 5…95 %RH a 10…40 °C) | ±2 %RH |
| Influenza della temperatura (T < 10 °C; T > 40 °C) | 0,1 %/K aggiuntivo |
| Uscita 2 | Temperatura |
|---|---|
| Elemento di misura (rif. DIN IEC 751) | Pt100 classe B |
| Campo uscita 2 | -20…+80 °C (versioni speciali con campo speciale su richiesta) |
| Segnale uscita 2 | 4…20 mA |
| Accuratezza a 23 °C | ±0,2 K |
| Accuratezza (altri range) | ±0,3 K |
| Influenza della temperatura (T < 10 °C; T > 40 °C) | ±0,007 K/K aggiuntivo |
| Temperatura di stoccaggio | -40…+80 °C |
|---|---|
| Intervallo di temperatura di esercizio approvato | -40…+80 °C |
| Temperatura massima di superficie della custodia | 95 °C |
| Tensione di alimentazione sensore | 13…24 V DC (sicurezza intrinseca) |
| Tensione massima ammessa in ingresso Ui | 24 V DC |
| Corrente massima ammessa in ingresso Ii | 100 mA |
| Potenza massima ammessa in ingresso Pi | 780 mW |
| Capacità interna massima Ci | trascurabile |
| Induttanza interna massima Li | trascurabile |
| Grado di protezione | IP66 |
| Materiale parte sensore | Acciaio inox |
|---|---|
| Materiale parte trasmettitore | Alluminio pressofuso (alu-diecast) |
| Pressacavo | M16 × 1,5 |
| Campo serraggio pressacavo | 3…7 mm |
| Coppia iniziale (per tipo cavo raccomandato) | 4,0 Nm |
| Cavo tra sensore e alimentatore/isolatore per trasmettitori | Schermato |
|---|---|
| Tipo raccomandato | NF14 (Metrofunk) |
| Lunghezza massima trasmissione potenza | 200 m |
| Capacità massima del cavo | 20 nF/100 m |
| Terminazione conduttori | Puntalini (wire sleeves) con collare plastico |
| Alimentatori/isolatori raccomandati (Hans Turck GmbH & Co. KG) | IM33-11Ex-Hi/24V DC (1 canale); IM33-22Ex-Hi/24V DC (2 canali) |
| Direttiva ATEX | 2014/34/EU |
|---|---|
| Norme (requisiti generali) | EN IEC 60079-0:2018 |
| Norme (sicurezza intrinseca “i”) | EN 60079-11:2012 |
| Direttiva EMC | 2014/30/EU |
| Norme EMC (requisiti generali) | EN 61326-1:2013 |
| Norme EMC (requisiti speciali) | EN 61326-2-3:2013 |
| Marcatura/varianti modello (protezione Ex) | II 1/2 G Ex ia IIC T4 Ga/Gb; II 2D Ex ia IIIC T95°C Db; -40 °C ≤ Ta ≤ +80 °C |
| Certificato di esame CE del tipo (EC Design Test Certificate) | IBExU 07 ATEX 1114 |
| Grandezza misurata | Serie GC.Ex (montaggio a parete) | Serie KC.Ex (montaggio in condotta) |
|---|---|---|
| F (umidità relativa) | FGC3.Ex/8 | FKC3.Ex/8 |
| K (umidità relativa / temperatura) | KGC3.Ex/8 | KKC3.Ex/8 |
| T (temperatura) | TGC3.Ex/8 | TKC3.Ex/8 |
| Peso (serie GC.Ex) | circa 380 g |
|---|---|
| Peso (serie KC.Ex) | circa 470 g |
| Diametro testa sensore / filtro | Ø 15 |
|---|---|
| Campo serraggio pressacavo | Ø 3…7 |
| Fori di fissaggio (n.2) | 2 × Ø 4,8 |
| Accessorio | Filtro protettivo Ø 15 mm |
|---|---|
| Kit di montaggio (per installazione su barriera di separazione, es. connessione a zona 0) | ZA40 (da ordinare separatamente) |
