Pirometro ottico EXTEMP-MINI

Prodotto a marchio: CALEX
Guarda tutti i prodotti della serie Rilevatori di Gas Portatili

Prezzo a richiesta

Richiedi un offerta per questo prodotto o chiedi un consiglio

RICHIEDI

PREZZO A RICHIESTA
Richiedi un offerta per questo prodotto o chiedi un consiglio

Descrizione prodotto

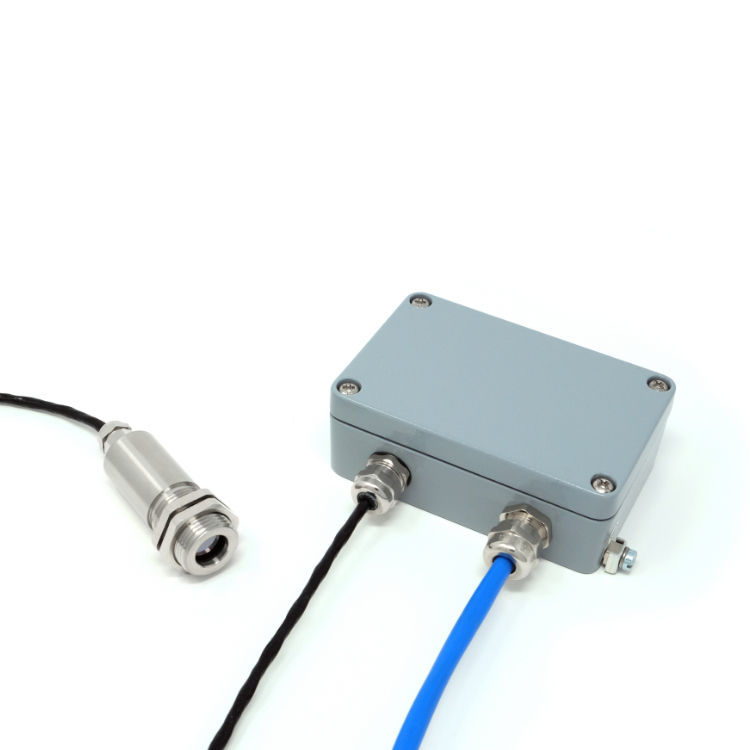

ExTempMini è un pirometro a infrarossi a sicurezza intrinseca. Misura senza contatto la temperatura delle superfici in aree pericolose e fornisce un’uscita diretta 4-20 mA. È certificato secondo gli standard ATEX, IECEx, UKCA e JapanEx.

I pirometri antideflagranti tradizionali hanno spesso custodie ingombranti e costose; ExTempMini, grazie alla Sicurezza Intrinseca come metodo di protezione, è compatto e a basso costo.

Vantaggi e caratteristiche

  • Campo di temperatura: da -20°C a 1000°C
  • Testa di misura utilizzabile con temperature ambiente fino a 180°C
  • Certificazioni ATEX, IECEx e UKEX fino a Zona 0 (gas)
  • Certificazione JapanEx
  • Uscita 4-20 mA, due fili, alimentato dal loop

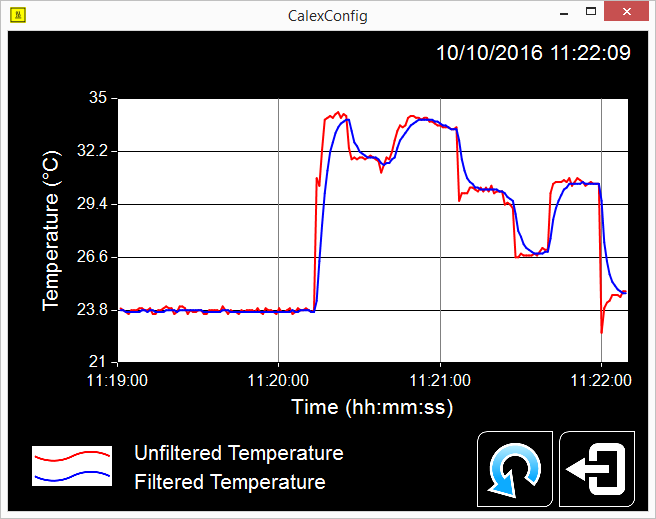

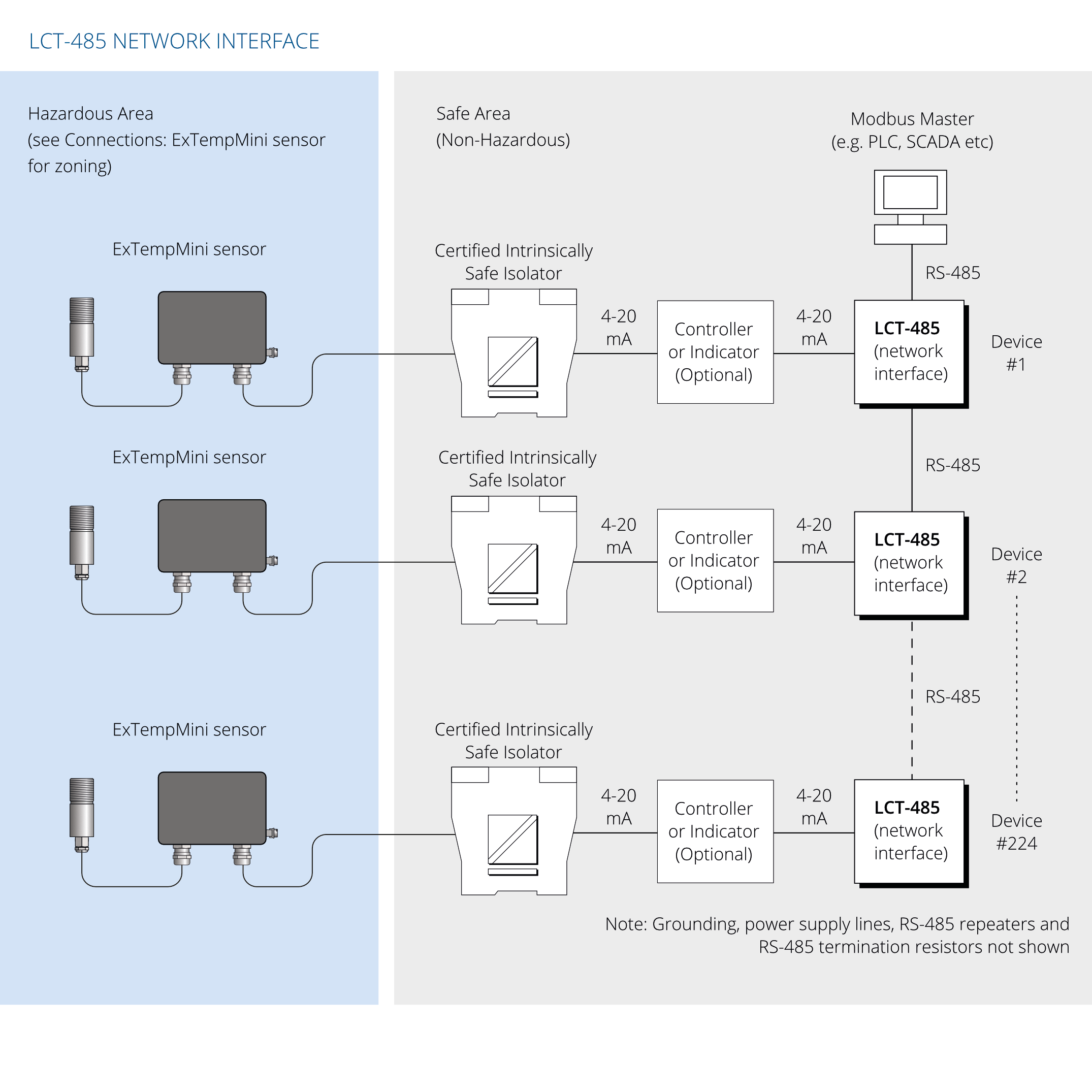

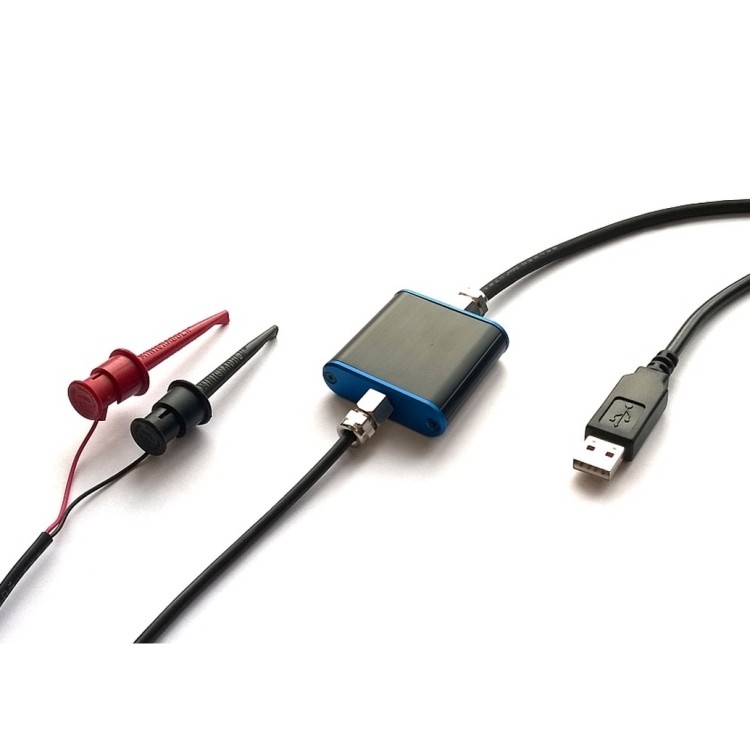

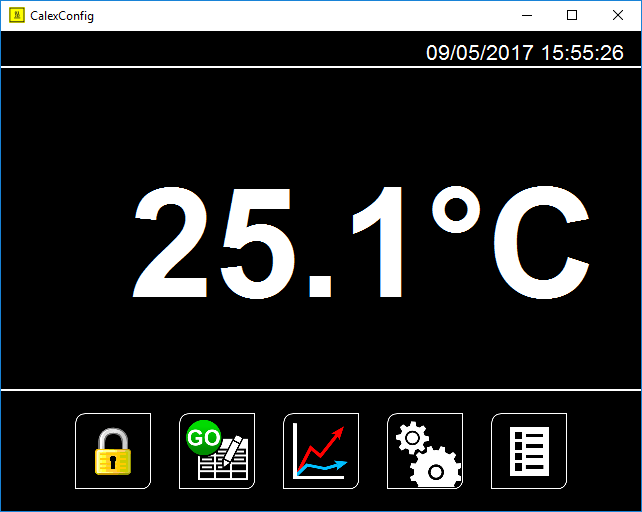

  • Interfaccia di rete RS-485 opzionale e tool di configurazione USB opzionale
  • Fornito con cavo testa di misura da 5 m, 10 m o 25 m
  • Custodia in acciaio inox 316, ideale per applicazioni offshore
  • Non progettato né approvato per la rilevazione della febbre

Dati tecnici

Classificazione per aree pericolose

Involucro principale
Temperatura ambiente (Ta) – Involucro principale -20°C ≤ Ta ≤ 70°C
Classificazione ATEX – Involucro principale Ex II 2 G
Classificazione IECEx (Gas) – Involucro principale Ex ia [ia Ga] IIC T4 Gb
Testa di misura (temperature ambiente inferiori a 115°C)
Temperatura ambiente (Ta) – Testa di misura (≤ 115°C) -20°C ≤ Ta ≤ 115°C
Classificazione ATEX – Testa di misura (≤ 115°C) Ex II 1 G
Classificazione IECEx (Gas) – Testa di misura (≤ 115°C) Ex ia IIC T4 Ga
Testa di misura (temperature ambiente inferiori a 180°C)
Temperatura ambiente (Ta) – Testa di misura (≤ 180°C) -20°C ≤ Ta ≤ 180°C
Classificazione ATEX – Testa di misura (≤ 180°C) Ex II 1 G
Classificazione IECEx (Gas) – Testa di misura (≤ 180°C) Ex ia IIC T3 Ga
Tensione massima DC in ingresso Ui = 28 V
Corrente massima in ingresso Ii = 93 mA
Potenza massima in ingresso Pi = 0.651 W
Capacità interna massima Ci = 5.17 nF
Induttanza interna massima Li = 1.99 µH
Numero certificato ATEX CML 22ATEX2007X
Numero certificato IECEx IECEx CML 22.0001X
Numero certificato JapanEx CML 22JPN2009X
Numero certificato UKCA CML 22UKEX2008X

Specifiche generali

Campo di temperatura di misura -20°C to 1000°C (see table of Model Numbers)
Uscita Two-wire 4 to 20 mA (loop powered)
Span massimo di temperatura 1000°C
Span minimo di temperatura 100°C
Accuratezza ± 1°C or 1%, whichever is greater
Ripetibilità ± 0.5°C or 0.5%, whichever is greater
Intervallo impostazione emissività 0.20 to 1.00 (pre-set to 0.95)
Metodo impostazione emissività User configurable via optional USB / RS-485 adapters
Tempo di risposta (t90) 240 ms (90% response)
Intervallo spettrale 8 to 14 μm
Tensione di alimentazione 12 to 24 V DC ± 5%
Tensione minima sensore 11.4 V DC
Assorbimento massimo 25 mA

Specifiche meccaniche

Costruzione Main Enclosure: Painted Aluminium
Sensing Head: Stainless Steel 316
Dimensioni principali Main Enclosure: 99 x 65 x 35 mm
Sensing Head: Ø 20 x length 69 mm including cable gland (see Dimensions)
Montaggio Main Enclosure: 2 x mounting holes, use M4 socket head screws
Sensing Head: M20 x 1.5 mm thread, length 20 mm, supplied with two mounting nuts
Lunghezza cavo (testa di misura) Choice of 5 m, 10 m or 25 m factory-fitted. Contact Calex for information about extending cable.
Peso con cavo 475 g (5 m cable), 625 g (10 m cable), 1075 g (25 m cable)

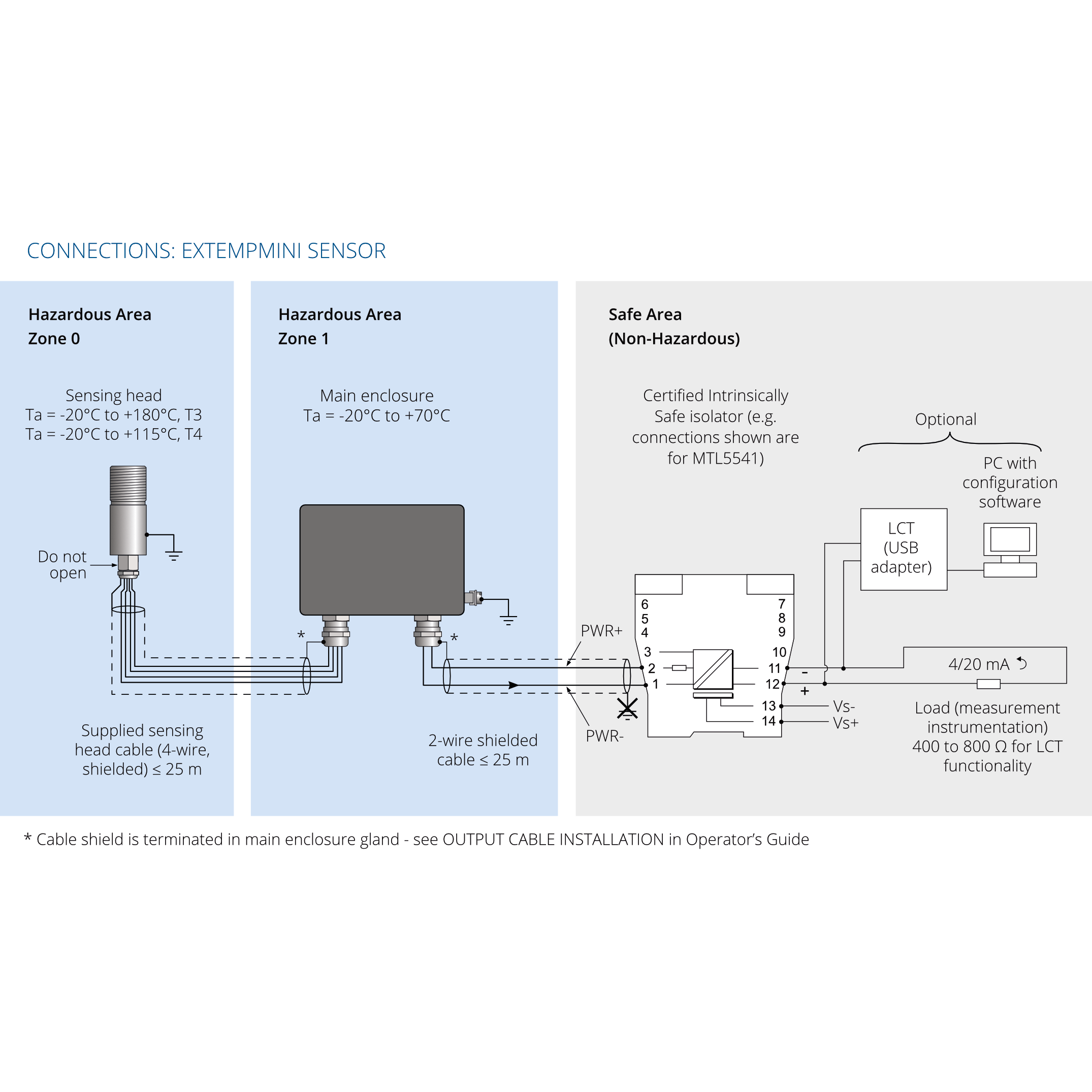

Connessioni cavo Removable screw terminal blocks (see Connections). Conductor size 22 AWG to 14 AWG (0.326 mm2 to 2.08 mm2)
Pressacavo uscita Suitable for cable diameters 3.5 to 7.0 mm

Specifiche ambientali

Grado di protezione ambientale Main Enclosure and Sensing Head: IP65 (NEMA 4)
Temperatura ambiente (operativa) Main Enclosure: 0°C to 70°C
Sensing Head: 0°C to 180°C
Campo pressione ambiente Main Enclosure and Sensing Head: 80 kPa (0.8 bar) to 110 kPa (1.1 bar)
Umidità relativa Main Enclosure and Sensing Head: Max. 95% non-condensing
Marcatura CE Yes
Conforme RoHS Yes

Standard di compatibilità elettromagnetica

Norme EMC Conforms to EN 61326-1, EN 61326-2-3 (Industrial).
