I trasmettitori POLYGA® (T)FG80 offrono eccellenti proprietà di misura e un’elevata accuratezza in condizioni di alta umidità. Possono essere regolati e puliti in acqua. La loro durabilità, affidabilità e robustezza li rendono una scelta classica per applicazioni con umidità elevata prolungata.

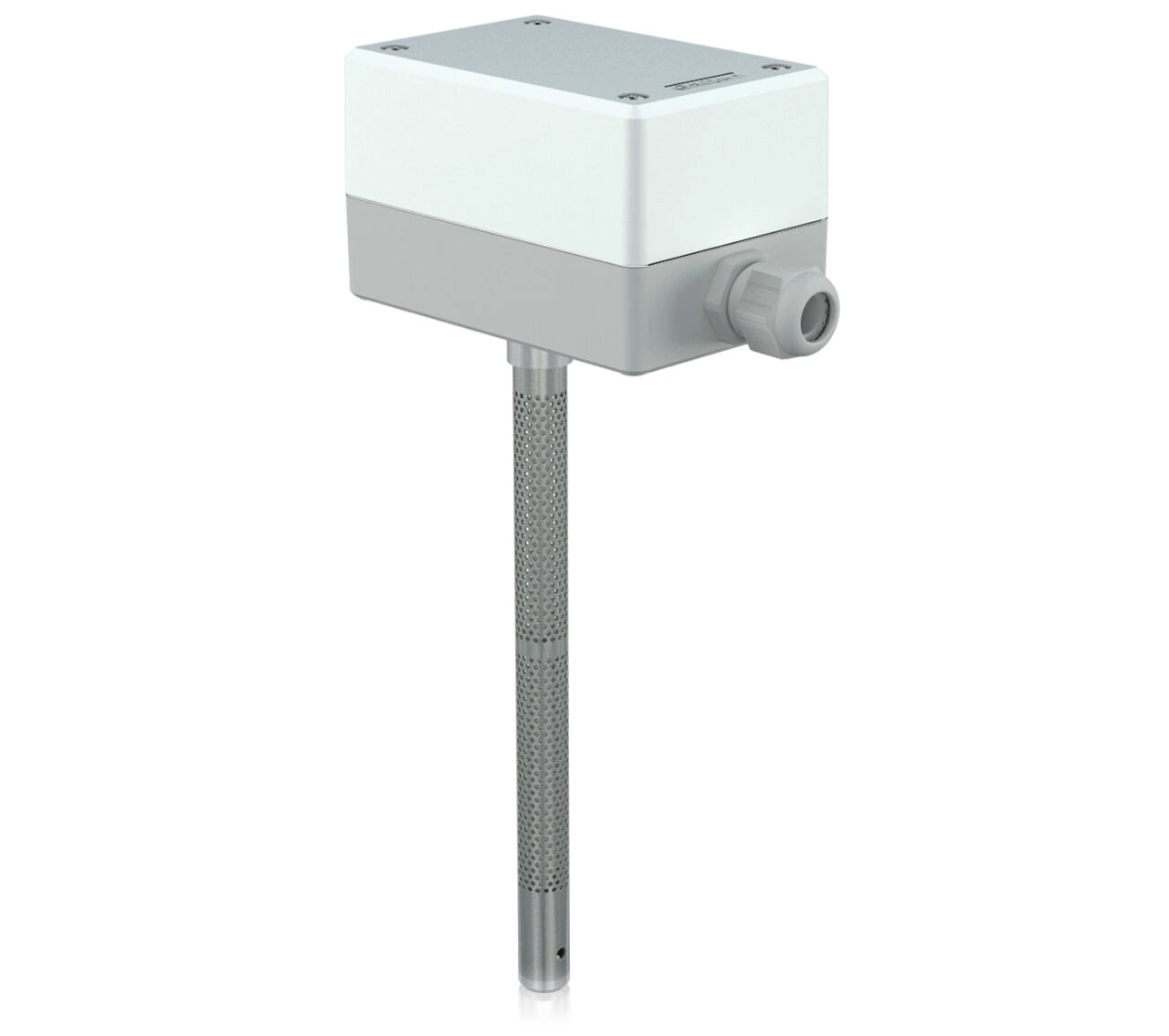

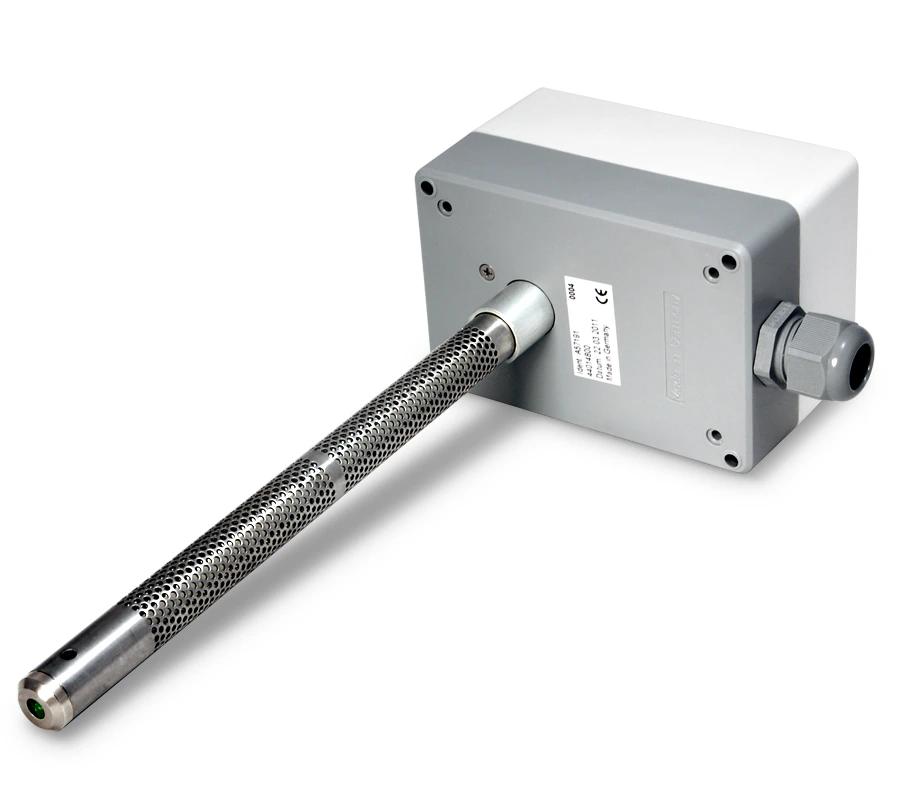

Il sensore di umidità e temperatura TFG80 in versione per canale (duct) è ideale per l’uso in condotti di ventilazione e camere climatiche, edifici industriali e container, ed è adatto ad applicazioni indoor e outdoor. Il sistema impiega l’elemento di misura Polyga®, una fibra igroscopica che varia la propria lunghezza in funzione dell’umidità; tale variazione viene convertita in valori di resistenza elettrica, misurabili direttamente (versioni passive) oppure convertiti in segnali analogici standard (versioni attive).
L’elemento di misura è caratterizzato da stabilità a lungo termine ed è resistente all’acqua, risultando particolarmente indicato per impieghi in ambienti ad alta umidità. In aria ambiente pulita, l’elemento di misura non richiede manutenzione.
| Umidità relativa | 0…100 % RH |
|---|---|
| Temperature (varianti disponibili) | -10…+90°C; -30…+60°C; 0…+100°C; 0…+40°C; passivo |
| Uscite segnale (attive) | 0…10 V; 0…20 mA; 4…20 mA |
| Uscite segnale (passive) | 0…1000 Ω lineare; 100…138,5 Ω lineare; 0…100 Ω lineare; 0…200 Ω lineare |
| Alimentazione (varianti disponibili) | 15…30 V DC / 24 V AC ±10%; 15…30 V DC / 24 V AC; 15…30 V DC |
| Tipo | Codice d’ordine | Campo di misura (UR) | Campo di misura (T) | Uscita UR | Uscita T | Sistema conduttori | Alimentazione |
|---|---|---|---|---|---|---|---|
| FG80J | 44014700 | 0…100 % rh | – | 0…10 V DC | – | 3/4-wire | 15…30 V DC / 24 V AC ±10% |
| FG80J | 44014800 | 0…100 % rh | – | 4…20 mA | – | 2-wire | 15…30 V DC |
| FG80J | 44013000 | 0…100 % rh | – | 0…20 mA | – | 3/4-wire | 15…30 V DC |
| FG80AC | 44014200 | 0…100 % rh | – | 0…20 mA | – | 3/4-wire | 24 V AC |
| TFG80J | 44514747 | 0…100 % rh | 0…40°C | 0…10 V DC | 0…10 V DC | 3/4-wire | 15…30 V DC / 24 V AC ±10% |
| TFG80J | 44574747 | 0…100 % rh | -30…60°C | 0…10 V DC | 0…10 V DC | 3/4-wire | 15…30 V DC / 24 V AC ±10% |
| TFG80J | 44544747 | 0…100 % rh | 0…100°C | 0…10 V DC | 0…10 V DC | 3/4-wire | 15…30 V DC / 24 V AC ±10% |
| TFG80J | 44624747 | 0…100 % rh | -10…90°C | 0…10 V DC | 0…10 V DC | 3/4-wire | 15…30 V DC / 24 V AC ±10% |
| TFG80J | 44514848 | 0…100 % rh | 0…40°C | 4…20 mA | 4…20 mA | 2-wire | 15…30 V DC |
| TFG80J | 44574848 | 0…100 % rh | -30…60°C | 4…20 mA | 4…20 mA | 2-wire | 15…30 V DC |
| TFG80J | 44544848 | 0…100 % rh | 0…100°C | 4…20 mA | 4…20 mA | 2-wire | 15…30 V DC |
| TFG80J | 44624848 | 0…100 % rh | -10…90°C | 4…20 mA | 4…20 mA | 2-wire | 15…30 V DC |
| TFG80J | 44513030 | 0…100 % rh | 0…40°C | 0…20 mA | 0…20 mA | 3/4-wire | 15…30 V DC |
| TFG80J | 44573030 | 0…100 % rh | -30…60°C | 0…20 mA | 0…20 mA | 3/4-wire | 15…30 V DC |
| TFG80J | 44543030 | 0…100 % rh | 0…100°C | 0…20 mA | 0…20 mA | 3/4-wire | 15…30 V DC |
| TFG80J | 44623030 | 0…100 % rh | -10…90°C | 0…20 mA | 0…20 mA | 3/4-wire | 15…30 V DC |
| TFG80AC | 44514242 | 0…100 % rh | 0…40°C | 0…20 mA | 0…20 mA | 4-wire | 24 V AC |
| TFG80AC | 44574242 | 0…100 % rh | -30…60°C | 0…20 mA | 0…20 mA | 4-wire | 24 V AC |
| TFG80AC | 44624242 | 0…100 % rh | -10…90°C | 0…20 mA | 0…20 mA | 4-wire | 24 V AC |
| TFG80AC | 44544242 | 0…100 % rh | 0…100°C | 0…20 mA | 0…20 mA | 4-wire | 24 V AC |
| FG80JPt100 | 44704750 | 0…100 % rh | Pt100 | 0…10 V DC | Pt100 | 3/4-wire | 15…30 V DC / 24 V AC ±10% |
| FG80JPt100 | 44703050 | 0…100 % rh | Pt100 | 0…20 mA | Pt100 | 3/4-wire | 15…30 V DC |
| FG80JPt100 | 44704850 | 0…100 % rh | Pt100 | 4…20 mA | Pt100 | 2-wire | 15…30 V DC |
| Tipo | Codice d’ordine | Campo di misura (UR) | Campo di misura (T) | Sistema conduttori | Uscita UR | Uscita T |
|---|---|---|---|---|---|---|
| FG80H | 44010300 | 0…100 % rh | – | 2-pin | 0…1000 Ω lineare | – |
| FG80H | 44010400 | 0…100 % rh | – | 2-pin | 100…138,5 Ω lineare | – |
| FG80H | 44010100 | 0…100 % rh | – | 2-pin | 0…100 Ω lineare | – |
| FG80H | 44010200 | 0…100 % rh | – | 2-pin | 0…200 Ω lineare | – |
| TFG80H | 44700350 | 0…100 % rh | Pt100 | 2-pin | 0…1000 Ω lineare | Pt100 |
| TFG80H | 44700450 | 0…100 % rh | Pt100 | 2-pin | 100…138,5 Ω lineare | Pt100 |
| TFG80H | 44700150 | 0…100 % rh | Pt100 | 2-pin | 0…100 Ω lineare | Pt100 |
| TFG80H | 44700250 | 0…100 % rh | Pt100 | 2-pin | 0…200 Ω lineare | Pt100 |
| TFG80H | 44732666 | 0…100 % rh | NTC | 2-pin | 0…48 kΩ non lineare | NTC |
| Campo di misura | 0..100 %rh |
|---|---|
| Accuratezza di misura (>40 %rh) | ±2,5 %rh |
| Accuratezza di misura (<40 %rh) | secondo diagramma di tolleranza |
| Campo di lavoro | 30…100 %rh |
| Coefficiente di temperatura del mezzo | -0,1 %/K a 20°C e 50 %rh |
| Tempo di semiperiodo a v=2 m/s | 1,2 min |
| Elemento di misura | Pt100 (rif. DIN EN 60751) |
|---|---|
| Campo di lavoro | -30…+80°C |
| Accuratezza di misura | ±0,5°C |
| Morsetti di collegamento (sezione conduttori) | 0,5 mm² |
|---|---|
| Collegamento cavo | pressacavo M20x1,5 |
| Direttiva compatibilità elettromagnetica | 2014/30/EU |
| Norme | DIN EN 61326-1 (ed. 07/13); DIN EN 61326-2-3 (ed. 07/13) |
| Carico ammissibile uscite segnale – uscita umidità | 250 mW |
|---|---|
| Uscita temperatura (Pt100) | 1 mA a velocità aria di 1 m/s |
| Carico massimo per uscita in corrente | 500 Ohm |
|---|---|
| Resistenza di carico minima per uscita in tensione | 10 kOhm |
| Assorbimento per campo di misura (versione DC) | 5 mA |
| Assorbimento per campo di misura (versione AC) | 10 mA |
| Distorsione di linearità dell’uscita temperatura | <0,5 % |
| Mezzo di misura | aria, senza pressione, non aggressiva |
|---|---|
| Taratura | alla pressione media dell’aria, 430 m NN |
| Velocità aria ammissibile | 8 m/s (con protezione in garza, cod. 20.014: 15 m/s) |
| Temperatura ambiente ammessa (alla custodia) | -20…60°C |
| Temperatura ambiente ammessa (al sensore) | -40…+80°C |
| Fessure di fissaggio sulla base custodia | per montaggio su canale |
| Console | per montaggio a parete |
| Custodia | ABS grigio chiaro |
| Lunghezza sensore | 220 mm |
| Materiale sensore | acciaio di alta qualità |
| Grado di protezione | IP64 |
| Peso | circa 0,4 kg |
| Codice d’ordine | Descrizione |
|---|---|
| 20.009 | Console a parete in plastica per montaggio sensori Ø 20 mm; con manicotto 00.502 adatta anche a tubi sensore Ø 15 mm |
| 20.008 | Flangia di fissaggio per montaggio su canale di HG80 e FG80; accessorio opzionale per rimozione più rapida del sensore |
| 20.024 | Schermo in tessuto per applicazioni outdoor, lamiera di alluminio; disponibile con cella solare per alimentare il sensore |
| 20.022 | Tubo sensore ventilato per migliorare il flusso d’aria, 24 V DC |
| 23.063 | Filtro PTFE, in due parti, consigliato per condizioni operative estreme |
| 20.011 | Tubo di protezione per montaggio esterno, per protezione da pioggia e sole |
| 20.014 | Tubo protettivo in garza consigliato per velocità aria tra 8 e 15 m/s |
