Le termocamere (telecamere a infrarossi) vengono utilizzate per la misura della temperatura senza contatto e per la rilevazione di distribuzioni di temperatura bidimensionali con elevata risoluzione termica su oggetti fermi o in movimento. DIAS ha trasferito la propria lunga esperienza nel campo della termografia nella serie di termocamere PYROVIEW.
I dispositivi sono durevoli, robusti e adatti al funzionamento continuo in ambito industriale. Le termocamere a infrarossi DIAS vengono impiegate nel controllo e monitoraggio di processo, nel controllo qualità, nella rilevazione precoce di incendi e nelle misure in ricerca e sviluppo.
La serie PYROVIEW consente la misura senza contatto di distribuzioni di temperatura (immagini termiche) con alta risoluzione termica e spaziale, in un intervallo complessivo da -20 °C fino a 3000 °C (in funzione del modello). Tutti i modelli sono progettati in modo specifico per un impiego a lungo termine in installazioni fisse.
Un’ampia gamma di ottiche standard, grandangolari, tele e macro, oltre a ottiche speciali per camere di combustione e ottiche endoscopiche con messa a fuoco motorizzata, consente di ottenere risultati di misura ottimali. L’acquisizione dati in tempo reale tramite Fast Ethernet o Gigabit Ethernet permette il trasferimento delle immagini a un PC. A seconda del modello, è possibile anche il funzionamento stand-alone senza computer.
Il monitoraggio di soglie e allarmi, così come le misure triggerate, sono realizzati tramite ingressi e uscite galvanicamente isolati. Le telecamere offrono un’ampia dinamica e un convertitore analogico-digitale a 16 bit. Sono disponibili anche soluzioni di sistema personalizzate, con modifiche hardware e software in base all’applicazione.
| Serie | PYROVIEW (termocamere a infrarossi fisse) |
|---|---|
| Principio | Misura senza contatto di distribuzioni di temperatura bidimensionali (immagini termiche) |
| Utilizzo | Installazioni fisse; adatte al funzionamento continuo industriale |
| Trasmissione dati | Acquisizione in tempo reale via Fast Ethernet o Gigabit Ethernet (a seconda del modello) |
| Trigger / allarmi | Monitoraggio soglie/allarmi e misure triggerate tramite ingressi e uscite galvanicamente isolati |
| Convertitore | Convertitore analogico-digitale a 16 bit; ampia dinamica |
| Materiale / applicazione | Intervallo di temperatura consigliato | Banda spettrale | Sigla |
|---|---|---|---|
| Non-metalli, metalli rivestiti | -20 °C a 500 °C | 8 µm a 14 µm | L |
| Superfici di vetro | 300 °C a 700 °C | 4,8 µm a 5,2 µm | G |
| Misura attraverso fiamme e gas di combustione | 600 °C a 1250 °C | circa 3,9 µm | F |
| Ceramica, metalli, grafite | 200 °C a 500 °C | 3,0 µm a 5,0 µm | M |
| Ceramica, metalli, grafite | 300 °C a 750 °C | 1,4 µm a 1,6 µm | S |
| Metalli, vetro fuso | 600 °C a 3000 °C | 0,8 µm a 1,1 µm | N |
| Tipo camera | Pixel | Banda spettrale | Intervallo temperatura | NETD / sensibilità | FOV (HFOV × VFOV) e opzioni | Messa a fuoco | Custodie |
|---|---|---|---|---|---|---|---|

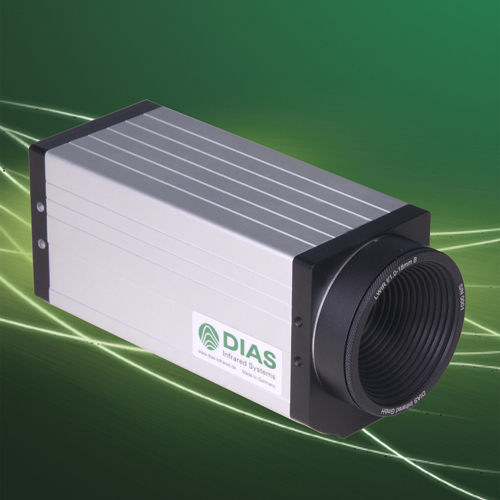

| PYROVIEW 380L | 384 × 288 | 8 µm a 14 µm | -20 °C a 120 °C; 50 °C a 500 °C | < 0,04 K (30 °C, 50 Hz) | 30° × 23°; opz.: 90° × 66°, 60° × 47°, 44° × 34°, 22° × 16°, 15° × 12°, 8° × 6°, macro 30 µm | Motorizzata | compact+; protection |
| PYROVIEW 640L | 640 × 480 | 8 µm a 14 µm | -20 °C a 120 °C; 50 °C a 500 °C | < 0,04 K (30 °C, 50 Hz) | 34° × 26°; opz.: 90° × 74°, 67° × 52°, 25° × 19°, 12° × 9°, macro 30 µm | Motorizzata | compact+; protection |
| PYROVIEW 640M | 640 × 480 | 3 µm a 5 µm | 200 °C a 500 °C | < 0,5 K (200 °C, 50 Hz) | 25° × 19°; opz.: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9° | Motorizzata | compact+; protection |
| PYROVIEW 640G | 640 × 480 | 4,8 µm a 5,2 µm | 300 °C a 700 °C | < 1 K (400 °C, 50 Hz) | 25° × 19°; opz.: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9° | Motorizzata | compact+; protection |
| PYROVIEW 640F | 640 × 480 | 3,9 µm | 600 °C a 1250 °C | < 1 K (600 °C, 50 Hz) | 25° × 19°; opz.: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9° | Motorizzata | compact+; protection |
| PYROVIEW 512S | 512 × 408 | 1,4 µm a 1,6 µm | 300 °C a 750 °C | < 0,45% del valore misurato in °C (a 60 Hz) | 24° × 19°; opz.: 54° × 44°, 37° × 29°, 12° × 10° | Motorizzata | compact+; protection |
| PYROVIEW 512N | 512 × 384 | 0,8 µm a 1,1 µm | 600 °C a 1500 °C oppure 1400 °C a 3000 °C | < 1 K (600 °C, 60 Hz) oppure 0,15% del valore misurato | 36° × 27°; opz.: 51° × 40°, 26° × 19°, 19° × 14°, 13° × 9°, 9° × 7° | Motorizzata | compact+; protection |
| PYROVIEW 768N | 768 × 576 | 0,8 µm a 1,1 µm | 600 °C a 1500 °C oppure 1400 °C a 3000 °C | < 1 K (600 °C, 50 Hz) oppure 0,15% del valore misurato | 39° × 30°; opz.: 22° × 16°, 58° × 45°; ottica endoscopica: 74° × 59° (PYROINC 768N) | Motorizzata | compact+; protection |
| PYROVIEW 1600N | 1600 × 1200 | 0,8 µm a 0,9 µm | 650–900 °C; 750–1100 °C; 850–1300 °C; 900–1400 °C; 950–1500 °C; oppure 1100–1800 °C | < 2 K (15 Hz, 700 °C); < 3 K (25 Hz, 800–950 °C); < 4 K (25 Hz, 1000–1300 °C) | 33° × 25°; opz.: 50° × 39°, 18° × 13° | Motorizzata | compact+; protection |
| PYROVIEW 1920N | 1920 × 1080 | 0,8 µm a 0,9 µm | Campi “N” ad alta temperatura (configurazioni su richiesta) | Specifiche in funzione della configurazione | 39° × 22°; opz.: 59° × 35°, 21° × 12° | Motorizzata | compact+; protection |
| protection | Custodia industriale in acciaio inox, classe di protezione IP65, con finestra di protezione, unità di spurgo aria e raffreddamento ad acqua opzionale. |
|---|---|
| Dimensioni (protection) | Diametro 110 mm, lunghezza 280 mm (senza supporto meccanico e connettori) |
| Pressioni massime (protection) | Acqua max 6 bar; aria max 2 bar |
| Temperatura di esercizio (protection) | -25 °C a 150 °C (con raffreddamento ad acqua); -10 °C a 50 °C (senza raffreddamento ad acqua) |
| compact+ | Custodia compatta in alluminio, classe di protezione IP54, pensata per installazione fissa e misure accurate di distribuzioni termiche con ingombri ridotti. |
| Dimensioni (compact+) | 65 mm (L) × 160 mm (W) × 79 mm (H) (senza ottica e connettori) |
| Temperatura di esercizio (compact+) | -10 °C a 50 °C |
| Custodie speciali | Disponibili custodie per esterni (weatherproof), anche con unità pan-tilt, e custodie ATEX antideflagranti. |
| Software | PYROSOFT per Windows consente il controllo della termocamera e la registrazione, visualizzazione, elaborazione e archiviazione dei dati misurati. |
|---|---|
| Funzioni principali | Registrazione dati in tempo reale; definizione di zone e monitoraggio soglie di allarme; analisi dei trend; esportazione dati (testo, bitmap, video); supporto di interfacce di processo (es. Profibus, ingressi/uscite analogici e digitali). |
| Integrazione di sistema | Disponibile PYROSOFT DAQ con interfaccia di programmazione (Windows DLL). |
| Versioni | PYROSOFT Compact (gratuito, fornito con ogni termocamera PYROVIEW); versioni avanzate: PYROSOFT Professional e PYROSOFT Automation. |
