Profilatore termico HTS 12

Descrizione

PhoenixTM HTS12 Systems è un sistema per il monitoraggio della temperatura nei processi di trattamento termico con tempra in olio integrata (Integrated Quench, IQ). Durante la tempra in olio possono verificarsi distorsioni dovute a più cause (pattern di flusso, variazioni di temperatura, ecc.). Misurare la temperatura a diverse profondità nel pezzo e in varie posizioni nel carico fornisce dati preziosi sul profilo termico durante l’intero ciclo di riscaldamento e raffreddamento.

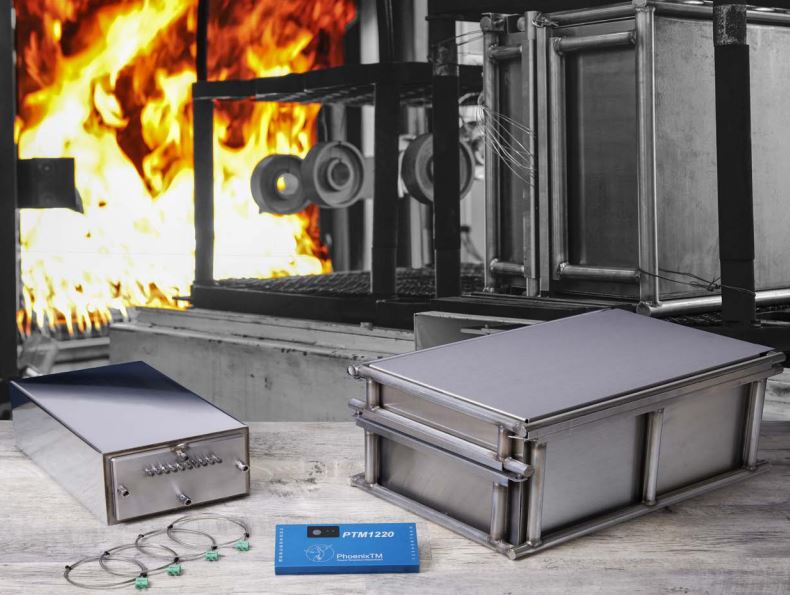

Poiché non è possibile monitorare la temperatura del pezzo con un data logger esterno al forno, il sistema PhoenixTM Oil Quench viaggia con i prodotti lungo tutto il processo. La serie TS12 utilizza un data logger multicanale per alte temperature protetto da una barriera termica con isolamento in due parti: la barriera interna è completamente sigillata per impedire la contaminazione d’olio sul data logger; lo strato esterno fornisce ulteriore protezione nel forno ma è sacrificabile durante la tempra in olio. Il sistema è progettato per attraversare l’intero ciclo di trattamento termico, inclusa la tempra in olio, e dispone di capacità termica sufficiente per attraversare anche un ciclo di lavaggio successivo.

Data logger

I data logger PhoenixTM sono progettati per l’uso in ambienti industriali difficili. L’elettronica è protetta da una robusta custodia in alluminio lavorato, resistente all’acqua. La compensazione del giunto freddo con rilevamento dell’errore in retroazione e la riduzione del rumore garantiscono dati accurati e affidabili. È disponibile una telemetria RF bidirezionale opzionale che consente l’analisi dei dati in tempo reale e permette di resettare e scaricare il data logger da remoto. Tutti i logger vengono forniti con certificato di taratura di fabbrica tracciabile a standard nazionali; su richiesta è disponibile certificazione UKAS (UK) o DKD (Germania). Una copia del certificato originale e i dati di taratura sono memorizzati nel data logger e consultabili quando necessario.

Termocoppie

Per temperature da 250°C a oltre 1000°C, le termocoppie mineral insulated sono generalmente la prima scelta. I fili delle termocoppie sono isolati con ossido di magnesio e protetti da una guaina in lega di alta qualità. Per applicazioni speciali possono essere fornite termocoppie con altri materiali isolanti. Le termocoppie possono essere saldate, trattenute meccanicamente o inserite in fori per registrare le temperature nei punti critici. Termocoppie mineral insulated tipo K o N con diametro 1,5 e 2,0 mm.

Barriere termiche TS12

Le barriere termiche TS12 sono progettate per la tempra in olio: la barriera interna è sigillata per prevenire l’ingresso dell’olio e proteggere il data logger. Raccordi a compressione in acciaio inox, resistenti ad alta pressione, proteggono dall’ingresso d’olio e forniscono scarico di trazione per le termocoppie. Dissipatori ad altissima capacità termica e guarnizioni a tenuta gas consentono l’uso in applicazioni in vuoto o in pressione fino a 20 bar.

Software Thermal View Plus

Strumenti di analisi completi sul lato sinistro dello schermo per analisi e generazione report con un clic. Import/export dati in formato .csv e PhoenixTM per trasferimento elettronico dei dati di processo. Visualizzazione del profilo nella finestra grafica con curve termocoppie attivabili/disattivabili singolarmente e zoom per analisi dettagliate. Inserire: modalità avvio data logger, frequenza di acquisizione, numero di termocoppie.

Software Thermal View Survey

Pacchetto software separato disponibile per indagini forni secondo requisiti AMS2750: fattori di correzione termocoppie e data logger, livelli e tolleranze TUS definiti dall’utente, analisi View Frame, ricerca overshoot, import/export dati e report AMS2750 stampabile.
