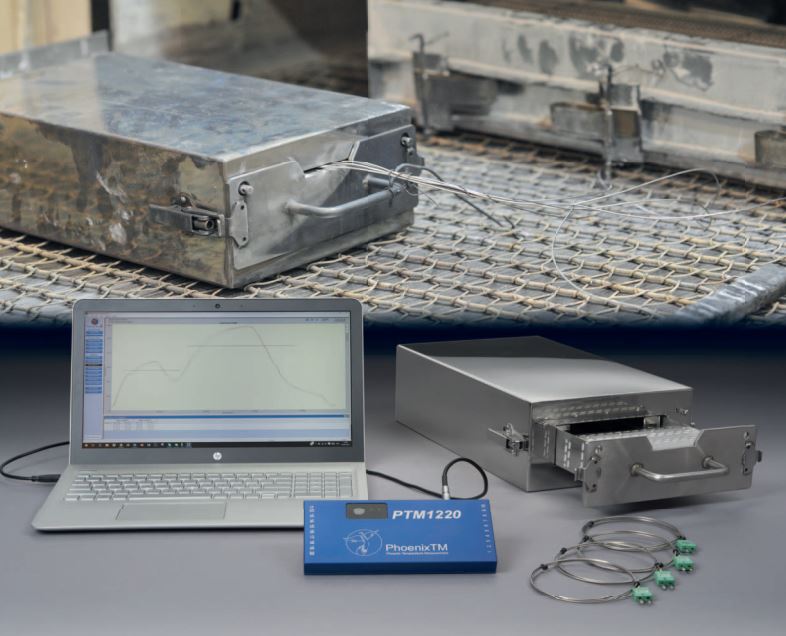

Profilatore termico HTS 08

Descrizione

I sistemi PhoenixTM HTS08 sono progettati per processi di brasatura CAB e brasatura in vuoto.

Che cos’è la profilatura della temperatura?

Tutti i forni o le fornaci industriali utilizzano termocoppie per controllare le temperature di zona. Tuttavia, queste termocoppie misurano solo la temperatura dell’atmosfera nelle rispettive zone e non indicano la vera temperatura del prodotto, fondamentale per garantire il rispetto della specifica di trattamento termico.

La soluzione PhoenixTM

Il nostro sistema di monitoraggio attraversa la fornace insieme al prodotto, registrando le temperature da un massimo di 20 termocoppie collegate al prodotto o distribuite nel carico per ottenere un accurato bilanciamento termico. Il sistema si posiziona facilmente in linea con il prodotto, causando meno interruzioni e fornendo un quadro più accurato della reale temperatura del prodotto o del carico. Al termine della prova di profilo, un potente pacchetto software analizza i dati registrati per determinare se la specifica è stata rispettata. Le prove di profilatura possono essere eseguite rapidamente, permettendo di risolvere velocemente eventuali problemi del forno e di offrire ai clienti la garanzia di un controllo di processo costante.

Data logger

I data logger PhoenixTM sono progettati per l’uso in ambienti industriali difficili. L’elettronica è protetta da un robusto involucro in alluminio lavorato, resistente all’acqua. La compensazione del giunto freddo con rilevamento dell’errore in retroazione e la riduzione del rumore garantiscono dati accurati e affidabili. È disponibile, come opzione, una telemetria RF bidirezionale che consente l’analisi dei dati in tempo reale e permette di resettare e scaricare il data logger da remoto. Tutti i logger vengono forniti con un certificato di taratura di fabbrica tracciabile a standard nazionali. Se necessario, può essere fornita una certificazione opzionale UKAS (UK) o DKD (Germania). Per comodità e per riferimenti futuri, una copia del certificato di taratura originale e i dati di taratura sono memorizzati all’interno del data logger e possono essere consultati all’occorrenza.

Barriere termiche TS08

Le barriere termiche TS08 sono realizzate specificamente per applicazioni di brasatura dell’alluminio. Sono progettate per eliminare l’isolamento esposto, proteggendo contro l’attacco acido e prolungando la vita della barriera termica. La presenza di ossigeno all’interno della barriera è ridotta massimizzando la quantità di azoto nel materiale isolante durante la produzione, minimizzando la possibile contaminazione di ossigeno nel forno. Per processi sensibili alla contaminazione da ossigeno, la TS08 può essere dotata di una funzione opzionale per consentire un lavaggio (purge) con azoto della barriera termica prima di ogni prova, riducendo in modo significativo la contaminazione di ossigeno.

I dissipatori con capacità termica molto elevata e le guarnizioni a tenuta gas consentono l’uso in applicazioni in vuoto o in pressione fino a 20 bar.

Vassoio data logger robusto e rigido per prestazioni affidabili nel lungo periodo e installazione semplice del data logger.

Termocoppie

Per temperature superiori a 250°C, le termocoppie mineral insulated sono generalmente la prima scelta. I fili delle termocoppie sono isolati con ossido di magnesio e protetti da una guaina in lega ad alta qualità. Per applicazioni speciali possono essere fornite termocoppie con altri materiali isolanti. Le termocoppie possono essere trattenute meccanicamente o inserite in fori per registrare le temperature nei punti critici. Termocoppie mineral insulated tipo K o N con diametro 1,5 e 2,0 mm.

Software Thermal View Plus

Strumenti di analisi completi sul lato sinistro dello schermo per analisi e generazione report con un clic. Disponibili import/export dati in formato .csv e PhoenixTM per il trasferimento elettronico dei dati di processo. Il profilo temperatura è visualizzato nella finestra grafica; i profili delle termocoppie possono essere attivati/disattivati singolarmente ed è possibile eseguire lo zoom per analisi più dettagliate. È sufficiente inserire: come avviare il data logger, la velocità di acquisizione e il numero di termocoppie da utilizzare. Per misurazioni regolari, le impostazioni possono essere richiamate con un clic o premendo il pulsante di avvio del data logger.

Software Thermal View Survey

È disponibile un pacchetto software separato per le indagini sui forni secondo requisiti di settore: fattori di correzione per termocoppie e data logger, livelli e tolleranze TUS definiti dall’utente, analisi View Frame, ricerca overshoot, import/export dati e report stampabile. Contattaci per una versione demo.
