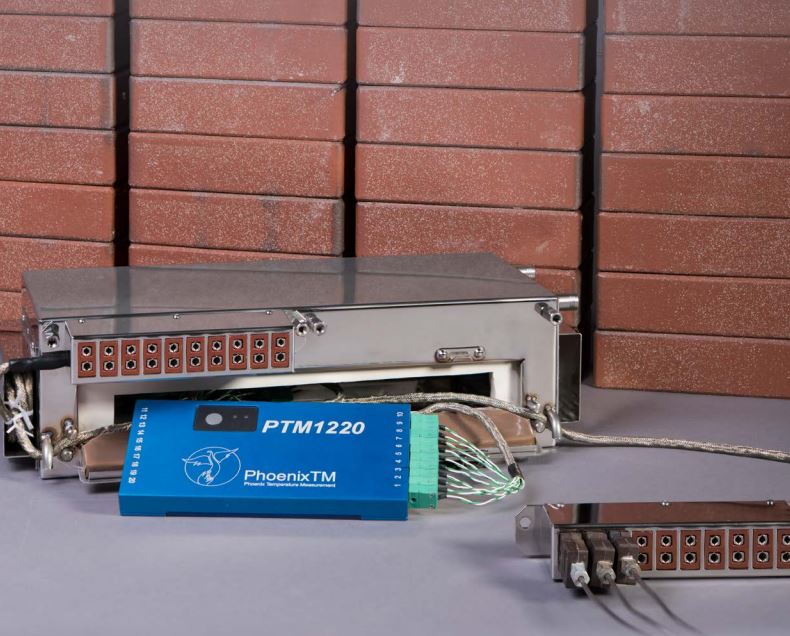

Profilatore termico HTS 05

Descrizione

I sistemi PhoenixTM HTS05 sono progettati per i processi ceramici.

Data logger

I data logger PhoenixTM sono progettati per l’uso in ambienti industriali difficili. L’elettronica è protetta da un robusto involucro in alluminio lavorato, resistente all’acqua. È disponibile come opzione una telemetria RF bidirezionale che consente l’analisi dei dati in tempo reale e permette di resettare e scaricare il data logger da remoto. Tutti i logger vengono forniti con un certificato di taratura di fabbrica tracciabile a standard nazionali. Se necessario, può essere fornita una certificazione opzionale UKAS (UK) o DKD (Germania). Per comodità e per riferimenti futuri, una copia del certificato di taratura originale e i dati di taratura sono memorizzati all’interno del data logger e possono essere consultati all’occorrenza.

Che cos’è la profilatura della temperatura?

Tutti i forni o i forni a tunnel industriali utilizzano termocoppie per controllare le temperature di zona. Tuttavia, queste termocoppie misurano solo la temperatura dell’atmosfera nelle rispettive zone e non indicano la vera temperatura del prodotto, fondamentale per garantire il rispetto della specifica di trattamento termico.

La soluzione PhoenixTM

Il nostro sistema di monitoraggio attraversa i forni insieme al prodotto, registrando le temperature da un massimo di 20 termocoppie collegate al prodotto o distribuite nel carico per ottenere un accurato bilanciamento termico. Il sistema si posiziona facilmente in linea con il prodotto, causando meno interruzioni e fornendo un quadro più accurato della reale temperatura del prodotto o del carico. Al termine della prova di profilo, un potente pacchetto software analizza i dati registrati per determinare se la specifica è stata rispettata.

Le prove di profilatura possono essere eseguite rapidamente, permettendo di risolvere velocemente eventuali problemi del forno e di offrire ai clienti la garanzia di un controllo di processo costante.

Barriere termiche TS05

Sviluppate per l’industria ceramica, le barriere termiche PhoenixTM serie TS05 viaggiano sotto il carrello del forno per un periodo prolungato a temperature moderate-alte nella zona sotto-carro. Realizzate in acciaio inox di alta qualità, utilizzano una tecnologia di raffreddamento a evaporazione d’acqua per mantenere il data logger in sicurezza e proteggere da danni meccanici e dall’ambiente polveroso tipico dei forni ceramici. Le barriere includono prese termocoppia staccabili, installabili anche in posizione remota rispetto alla barriera, per facilitare il montaggio delle termocoppie.

Termocoppie

Tutte le termocoppie PhoenixTM sono prodotte con materiali di altissima qualità e conformi alla specifica ANSI 96.1 (special limits). Per il tipo K, le termocoppie mineral-insulated sono generalmente la prima scelta: i fili sono isolati con ossido di magnesio e protetti da una guaina in lega di alta qualità. Per applicazioni speciali possono essere fornite termocoppie con altri materiali isolanti.

Le termocoppie possono essere trattenute meccanicamente o inserite in fori per registrare le temperature nei punti critici. Sono disponibili termocoppie tipo K o N con diametro 1,5, 2 o 3 mm.

Software Thermal View Plus

Il modo semplice per ottenere un risultato perfetto: strumenti di analisi completi sono posizionati sul lato sinistro dello schermo per analisi e report con un clic. È disponibile l’import/export dei dati sia in formato .csv sia in formato PhoenixTM per il trasferimento elettronico dei dati di processo. Il profilo temperatura è visualizzato nella finestra grafica; i profili delle termocoppie possono essere attivati/disattivati singolarmente ed è possibile eseguire lo zoom per analisi più dettagliate. Basta inserire: come avviare il data logger, la velocità di acquisizione, il numero di termocoppie da utilizzare. Per misurazioni regolari, questi parametri possono essere impostati con un clic del mouse o premendo il pulsante di avvio del data logger.

Zone forno e caratteristiche forno definibili dall’utente per supportare l’analisi del profilo. Contattaci per una versione demo.
