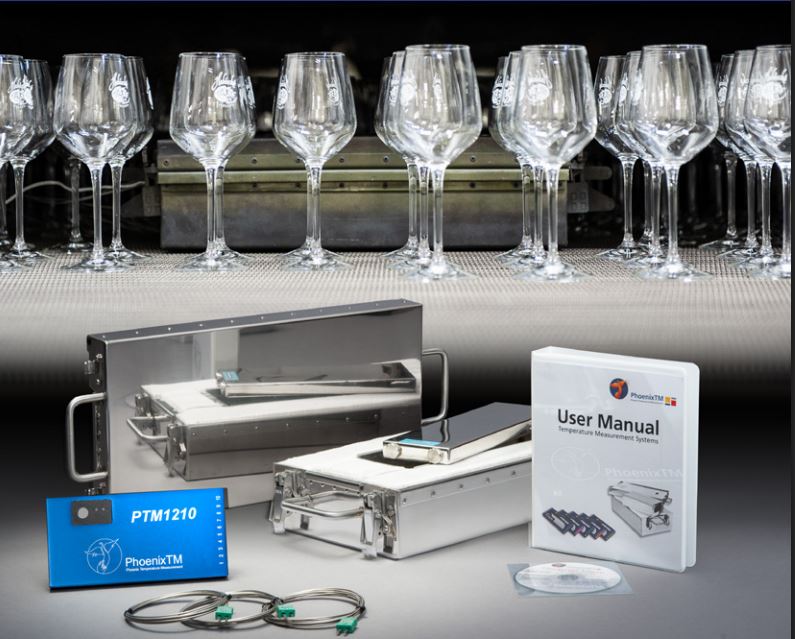

Profilatore termico HTS 01

Descrizione prodotto completa

I sistemi PhoenixTM HTS01 sono progettati per processi fino a 800°C.

Data logger

I data logger PhoenixTM sono progettati per l’uso in ambienti industriali difficili. L’elettronica è protetta da una robusta custodia in alluminio lavorato, resistente all’acqua. La compensazione del giunto freddo con rilevamento dell’errore in retroazione e la riduzione del rumore garantiscono dati accurati e affidabili.

È disponibile, come opzione, una telemetria RF bidirezionale che consente l’analisi dei dati in tempo reale e permette di resettare e scaricare il data logger da remoto. Tutti i logger vengono forniti con un certificato di taratura di fabbrica tracciabile a standard nazionali. Se necessario, può essere fornita una certificazione opzionale UKAS (UK) o DKD (Germania). Per comodità e per riferimenti futuri, una copia del certificato di taratura originale e i dati di taratura sono memorizzati all’interno del data logger e possono essere consultati all’occorrenza.

Che cos’è la profilatura della temperatura?

Tutti i forni o le fornaci industriali utilizzano termocoppie per controllare le temperature di zona. Tuttavia, queste termocoppie misurano solo la temperatura dell’atmosfera nelle rispettive zone e non indicano la vera temperatura del prodotto, fondamentale per garantire il rispetto delle specifiche di trattamento termico.

La soluzione PhoenixTM

Il nostro sistema di monitoraggio attraversa la fornace insieme al prodotto, registrando le temperature da un massimo di 20 termocoppie collegate al prodotto o distribuite nel carico per ottenere un accurato bilanciamento termico. Il sistema si posiziona facilmente in linea con il prodotto, causando meno interruzioni e fornendo un quadro più accurato della reale temperatura del prodotto o del carico.

Al termine della prova di profilo, un potente pacchetto software analizza i dati registrati per determinare se la specifica è stata rispettata. Le prove di profilatura possono essere eseguite rapidamente, permettendo di risolvere velocemente eventuali problemi del forno e di offrire ai clienti la garanzia di un controllo di processo costante.

Barriere termiche TS01

Le barriere termiche PhoenixTM TS01 sono progettate per offrire piena protezione al data logger in condizioni di alta temperatura impegnative. Progettate per ospitare data logger fino a 20 canali, le barriere TS01 includono uscite termocoppie doppie e strisce di usura termocoppie sostituibili dall’utente, per contribuire a prolungare la vita della barriera termica.

Termocoppie

Per temperature da 250°C fino a oltre 1000°C, le termocoppie mineral-insulated sono generalmente la prima scelta. I fili delle termocoppie sono isolati con ossido di magnesio e protetti da una guaina in lega ad alta qualità. Per applicazioni speciali, possiamo fornire termocoppie con altri materiali isolanti.

Le termocoppie possono essere saldate, fissate meccanicamente o trattenute in fori per registrare le temperature nei punti critici.

Software Thermal View Plus

Thermal View Plus è il modo più semplice per ottenere un risultato perfetto. Gli strumenti di analisi completi sono posizionati sul lato sinistro dello schermo per analisi e report con un clic. È disponibile l’import/export dei dati sia in formato .csv sia in formato PhoenixTM, consentendo il trasferimento elettronico dei dati di processo. Il profilo temperatura è visualizzato nella finestra grafica: i profili delle termocoppie possono essere attivati/disattivati singolarmente ed è possibile eseguire lo zoom per analisi più dettagliate.

Software Thermal View Survey

È disponibile un pacchetto software separato, Thermal View Survey, per le indagini sui forni secondo i requisiti AMS2750. Include: fattori di correzione per termocoppie e data logger, livelli e tolleranze TUS definiti dall’utente, analisi View Frame, ricerca overshoot, import/export dati, report AMS2750 stampabile. Contattaci per una versione demo.
