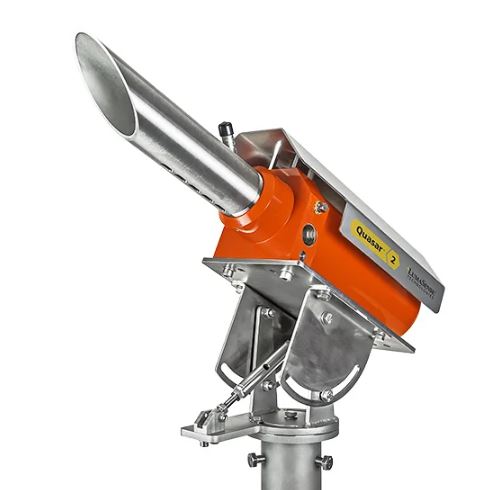

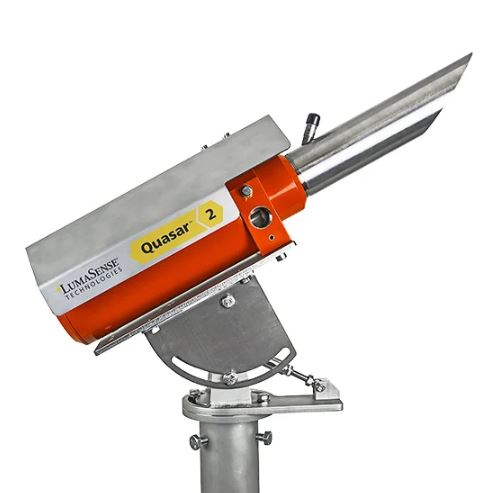

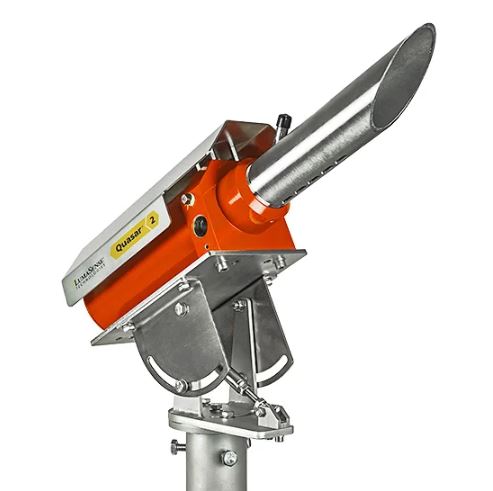

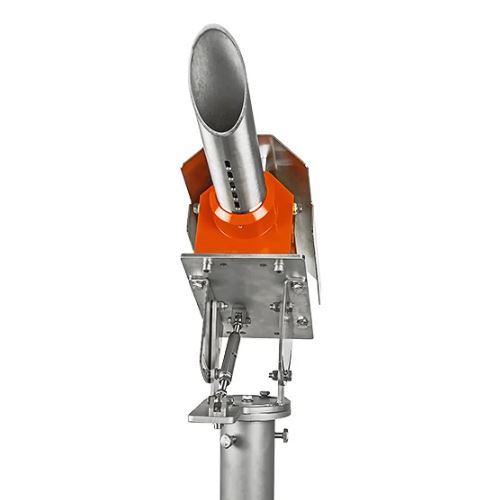

Gli strumenti E2T Quasar 2 sono progettati per il monitoraggio continuo e il rilevamento della fiamma pilota e dei gas combusti provenienti dalle torce (flares). La gamma include due modelli: Quasar 2 M8100-EXP e Quasar 2 M8100-EXP Advanced. Il sistema base fornisce le funzionalità essenziali di monitoraggio del pilota; la versione Advanced aggiunge un’uscita in mA dell’intensità che consente di programmare più setpoint per indicare, dallo stesso strumento, la rilevazione della fiamma pilota e lo stato di flaring.
Per operazioni di flare sicure e per la protezione ambientale è necessario un monitoraggio del pilota affidabile e accurato. Spesso i piloti vengono monitorati con termocoppie che possono guastarsi per shock termico dovuto a calore estremo e vibrazioni durante gli eventi di flaring; per questo, il mercato richiede metodi alternativi e ridondanti a supporto delle termocoppie standard.
Un sistema ottico ad alta risoluzione e la scelta di diverse ottiche/spot consentono di installare Quasar 2 fino a 1/4 di miglio (400 m) dalla torcia monitorata. L’allineamento avviene tramite porta di puntamento; una barra LED di intensità mostra l’ampiezza del segnale in combinazione con un robusto supporto orientabile heavy duty M-4. L’elettronica si adatta a movimento del target, variazioni di luminosità e alla maggior parte delle condizioni climatiche. Il ritardo di allarme è regolabile per ridurre i falsi allarmi dovuti a perdite temporanee di segnale (fiamme intermittenti, meteo avverso, vento).
Ottiche e accessori
Ottiche di alta qualità Cinque diverse ottiche sono disponibili per assicurare la massima rilevazione del segnale di fiamma.
Accessori heavy duty Per montaggio, allineamento e messa a fuoco sul target è richiesto un supporto orientabile heavy duty con capacità di blocco e regolazione. Il supporto orientabile M-4 (opzionale) offre un montaggio stabile e sicuro, soprattutto in abbinamento al basamento a colonna M-8 (opzionale), una struttura in tubo d’acciaio con piastra da fissare in fondazione. L’hardware di montaggio è venduto separatamente.
Manutenzione semplice e sostituzione Il cuore del sistema è il pacchetto elettro-ottico IR non a contatto Quasar 2-EXP, removibile dalla custodia antideflagrante per riparazioni o sostituzione, mantenendo intatti cablaggi e allineamento del sistema.
Applicazioni tipiche torce sopraelevate (steam/air/gas assisted), torce a terra (burn pit e array), torce offshore, torce a stadi (staged flares).
Prestazioni
| Distanza di lavoro | 400 m (1320′) |
|---|---|
| Tipo di fiamma | Monitor a infrarossi sensibile a tutte le fiamme, inclusa la fiamma di idrogeno |
| Campo visivo | Disponibile in 37.5:1, 60:1, 75:1, 150:1 e 300:1 |
| Allineamento | Porta di puntamento per allineamento sul target |
| Segnale di uscita | Quasar 2: uscita commutata 4 o 20 mA (4 mA = fiamma, 20 mA = nessuna fiamma) Quasar 2 Advanced: 4–20 mA aggiuntiva |
| Setpoint allarme | Relè meccanico (solo Quasar 2 Advanced) |
| Tempo di risposta | 10 mS |
| Ritardo uscita allarme | Da 2 s a 2 min (Std) |
| Regolazione sensibilità | Compensazione automatica climatica e guadagno manuale per un setup semplice |
| Safety Integrity Level (SIL) | Livello 1 |
Dati elettrici
| Assorbimento | 5 W |
|---|---|
| Alimentazione | 24 VDC e 115 VAC / 230 VAC |
Specifiche ambientali
| Limiti temperatura ambiente | -40 a 60°C senza raffreddamento |
|---|---|
| Protezione ambientale | NEMA 4X IP 66 |
| Classificazione aree pericolose | IECEx Ex db IIB T4 ATEX II 2 G Ex db IIB T4 Custodia antideflagrante certificata Canada e USA: • Class I, Div 1, Groups C and D • Class I, Div 2, Groups A, B, C, and D |
Caratteristiche fisiche
| Dimensioni | 12 cm x 33 cm x 12 cm (4.7 in x 12.8 in x 4.7 in) |
|---|---|
| Peso | 12 kg (26.5 lbs) |
| Spie di stato | Verde (Fiamma) e rosso (Nessuna fiamma) |
| Indicatore intensità | Barra 20 LED |
| Montaggio | Supporto orientabile heavy duty M-4 360° |
| Custodia | Acciaio inox (316 L), diametro tubo 114 mm, IP 66 |
Codici di riferimento accessori opzionali
| PN | Descrizione |
|---|---|
| 6 884 180 | M-4, supporto orientabile heavy duty |
| 6 882 120 | M-8, basamento a colonna (pedestal base) front |
