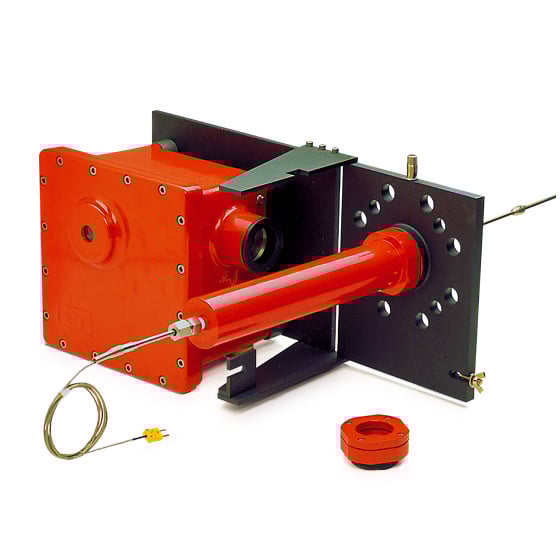

L’E2T Pulsar 4 Advanced misura due lunghezze d’onda per la misura continua e istantanea della temperatura del refrattario (RT), della temperatura del gas (GT) e della temperatura integrata (FF), riportando entrambe le letture simultaneamente in un unico strumento. Il Pulsar 4 è una soluzione a canale singolo pensata come sostituzione diretta dei prodotti Pulsar II più datati.
Il funzionamento ottimale di forni per Sulfur Recovery Unit (SRU), bruciatori di zolfo e thermal oxidizer richiede misure accurate del gas di processo (fiamma) e del refrattario per la sicurezza operativa (allarmi alta temperatura). Le termocoppie in questi processi spesso falliscono prematuramente o, se protette da pozzetti e sweep air, risultano lente e meno accurate; inoltre forniscono tipicamente una sola misura del refrattario, non ideale per il controllo di processo.
I pirometri IR tradizionali a singolo canale non compensano le variazioni di trasparenza della fiamma e forniscono una sola misura. La trasparenza variabile dei gas può “inquinare” le letture: una fiamma pulita può diventare trasparente e far “vedere” al canale gas un refrattario più freddo (misura gas più bassa del reale); al contrario, una fiamma sporca può limitare la visione del refrattario aggiungendo l’influenza della fiamma alla misura del refrattario.
La soluzione è un’unica installazione con due rivelatori IR indipendenti e filtrati che forniscono simultaneamente misure di gas (fiamma) e refrattario. L’algoritmo Smart FMA Flame Measurement Algorithm (solo Pulsar 4 Advanced) compensa in tempo reale la trasparenza della fiamma e corregge gli errori, aumentando l’accuratezza delle temperature di processo. La misura del gas (fiamma) permette inoltre un preallarme: consente agli operatori di intervenire prima che l’energia IR venga assorbita dal refrattario e l’evento termico diventi critico, riducendo il rischio di superare i setpoint di allarme sul refrattario.
Applicazioni tipiche monitoraggio SRU (sulfur recovery unit), monitoraggio thermal oxidizer, monitoraggio emissioni petrolchimiche.
Misure configurabili in campo
Specifiche di misura
| Campo di temperatura | 350 a 2000°C (662 a 3632°F) |
|---|---|
| Regolazione emissività | 0.100 a 1.000 digitale su entrambi i canali in modalità standard |
| Regolazione trasmittanza | 0.100 a 1.000 digitale su entrambi i canali in modalità standard |
| Regolazione Alpha | Pulsar 4 Advanced: 0.050 a 1.000 aLP in modalità FMA sul canale GT (quando in FMA mode) |
| Incertezza di misura (ε = 1, t90 = 1 s, Tamb. = 25°C) | ±0.3% della lettura oppure 3°C + 1 digit, a seconda del valore maggiore |
| Ripetibilità (ε = 1, t90 = 1 s, Tamb. = 25°C) | 0.1% della scala completa |
| Tempo di risposta t90 | Pulsar 4: programmabile da 0.05 a 120 s Pulsar 4 Advanced: programmabile da 0.05 a 120 s. Con modalità FMA attiva: 0.5 a 120 s |
| Range di messa a fuoco | 500 mm a infinito |
| Rapporto distanza (dimensione target) | 160:1 risoluzione standard (distanza/dimensione target) |
Dati elettrici
| Alimentazione | 24 V (18 a 30 VDC), 0.2 A massimo; 3.5 A con riscaldatore 115 VAC ±10%, 47 a 63 Hz; 230 VAC ±10%, 47 a 63 Hz |
|---|---|
| Consumo massimo | Max 90 W (con riscaldatore) |
| Fusibili | (F1) 1.6A, “T” Time-Lag 5×20 mm; (F2) 1.25A, “T” Time-Lag 5×20 mm; (F3) 1A, “T” Time-Lag 5×20 mm |
| Carico | Pulsar 4: 0 a 600 Ω (uscita mA) Pulsar 4 Advanced: 0 a 600 Ω (uscita mA); 230 a 600 Ω (uscita mA con HART) |
Specifiche ambientali
| Classe di protezione / certificazioni | 2809 II 2G, Ex db IIB +H2 T4 Gb FM14ATEX0004X; IECEx FME 14.0001X Class I, Div. 1, Groups B, C & D, T4 Ta = -40 a 60°C; IP66 Classificazione NEMA “Type 4X” |
|---|---|
| Limiti temperatura ambiente | -40 a 60°C |
| Coppia viti coperchio | 5.5 nm |
| Aria (purga) | Purga view port: 1.4 bar min, 1.7 m³/h (@ condizioni standard) Purga combustione: 1.4 bar min, 17 m³/h (@ condizioni standard) |
Comunicazione e uscite
| Uscita analogica | Pulsar 4: 2 uscite analogiche identiche 4–20 mA, lineari; selezione di RT, GT o FF; conformi a NAMUR NE43 Pulsar 4 Advanced: 2 uscite analogiche 4–20 mA, lineari; uscite assegnabili a RT, GT o FF; conformi a NAMUR NE43 |
|---|---|
| Interfaccia digitale | Pulsar 4: RS485 indirizzabile (half-duplex); baud rate: 1.2 a 115.2 kBd Pulsar 4 Advanced: RS485 indirizzabile (half-duplex); baud rate: 1.2 a 115.2 kBd; HART Rev. 7 |
| Allarme a relè | 30 VDC / 1A max; resistivo |
| Configurazione allarme | nessun allarme; allarme se temperatura > setpoint; allarme se temperatura < setpoint |
Codici prodotto (Reference numbers)
| PN | Descrizione |
|---|---|
| 3 909 010 | Pulsar 4 Advanced |
| 3 909 020 | Pulsar 4 |
| 3 909 030 | Pulsar 4 Advanced Backup |
| 3 909 040 | Pulsar 4 Backup |
Accessori
| PN | Descrizione |
|---|---|
| 0 006 581 | O-Ring EXP LID Pulsar 4 |
| 3 909 114 | Front window gasket for Pulsar 4 |
| 3 909 800 | Fuse set for Pulsar 4 (F1) 1.6A, (F2) 1.25A, and (F3) 1A |
| 6 882 010 | BUP-10; Backup TC probe and adapter |
| 6 882 020 | COP-10; 1 ea Model CRA Clean-Out-Ram assembly and model PAPG probe adapter with packing gland |
| 6 882 030 | BUP-10/COP-10; Backup thermocouple probe clean-out probe and single adapter for Pulsar 4 |
| 6 882 040 | CRA Cleanout Ram; Includes: 1” and 1.5”; Heads (2.54 and 3.81 cm) and SS rod for Pulsar 4 |
| 6 884 060 | VP-10P SST Viewport assembly with Pyrex® window, stainless steel |
| 6 884 050 | SOF-1, 2” 150lb swing out fixture, stainless steel, including VP-10P SST and mounting hardware kit |
| 6 884 040 | SOF-8-SS, 3” 150/300lb swing out fixture, stainless steel, and mounting hardware kit |
| 6 882 350 | TC-72; Thermocouple K, 6’(182.88 cm); with stop clamp, 1/4” dia.; stainless sheath |
| 6 882 370 | SST; stainless steel tag |
| 6 882 400 | Vortex air cooler for EXP housing |
| 6 882 450 | O-Ring large for VP-10 |
| 6 882 460 | O-Ring small for VP-10 |
| 6 882 730 | Mounting kit EXP to SOF-8 |
| 6 882 740 | Mounting kit EXP to SOF-1 |
