Pirometro ottico IGA 320

Prodotto a marchio: ADVANCED ENERGY
Guarda tutti i prodotti della serie Pirometri ottici

Prezzo a richiesta

Richiedi un offerta per questo prodotto o chiedi un consiglio

RICHIEDI

PREZZO A RICHIESTA
Richiedi un offerta per questo prodotto o chiedi un consiglio

Descrizione prodotto

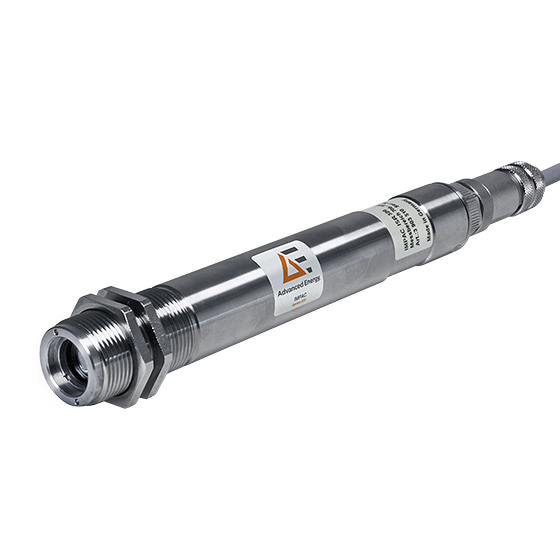

I Impac IS 320 e Impac IGA 320 sono pirometri/termometri IR a corta lunghezza d’onda con elaborazione digitale interna del segnale, progettati per misure di temperatura senza contatto su superfici metalliche, grafite, ceramiche e applicazioni affini, con campi di misura complessivi tra 300 e 2500 °C.

La serie è pensata per l’integrazione in impianti e macchine compatte grazie alle dimensioni ridotte e alla costruzione robusta per ambienti industriali. Per misure su bersagli piccoli sono disponibili diverse ottiche per ottenere spot ridotti.

È presente una mira LED integrata per l’allineamento, utilizzabile anche durante la misura. I dati possono essere trasmessi in modo sicuro verso PC o PLC tramite uscita analogica e interfaccia digitale RS485 (a seconda della versione). Il software InfraWin consente visualizzazione grafica e archiviazione dei valori misurati e una comoda impostazione dei parametri.

Vantaggi / caratteristiche

  • Dimensioni compatte per installazione in spazi ridotti
  • Interfaccia RS485 per reti di trasmissione lunghe (connessione PC/PLC)
  • Uscita analogica regolabile 0…20 mA o 4…20 mA (lineare)
  • Elaborazione digitale interna per alta accuratezza e ampi range di temperatura
  • Ottiche di alta qualità per oggetti di piccole dimensioni (spot ridotto)
  • Mira LED integrata per allineamento semplice
  • Possibilità di memorizzazione valori max/min e configurazione parametri via interfaccia

Dati tecnici

Specifiche (pagina prodotto)

Campo temperatura operativo 300…2500 °C (7 range intermedi)
Range spettrale 0,8 e 1,8 µm (2 range intermedi)
Incertezza di misura Da 0,3% oR + 1 °C
Ottiche Ottica fissa
FOV (spot minimo) Min 230:1 (1)
Puntamento / mira Mira LED integrata
Interfaccia / uscita (mA) 0/4…20 mA
Tempo di risposta t90 2 ms
Temperatura ambiente 0…70 °C
Risoluzione 0,1 °C
Grado di protezione IP65 (DIN 60 529)
Emissività 10,0…100,0% regolabile via interfaccia a passi di 0,1%
Peso 0,3 kg
Custodia Acciaio inox
Trasmittanza 10,0…100,0% regolabile a passi di 0,1%
Connessione Connettore a 8 poli
Posizione di funzionamento Qualsiasi
Marcatura CE Secondo direttive UE sulla compatibilità elettromagnetica
Parametri / impostazioni Regolabili via interfaccia: emissività ε, trasmittanza τ, tempo t90, memoria max/min, uscita analogica, sotto-range temperatura, compensazione Tamb, indirizzo, contatto, isteresi, baud rate, tempo attesa tW
Isolamento Alimentazione, uscita analogica e interfaccia digitale galvanicamente isolate tra loro

Dati tecnici (datasheet) – Specifiche di misura

Range di temperatura
  • IS 320: 550…1400 °C (MB 14); 600…1600 °C (MB 16); 650…1800 °C (MB 18)
  • IGA 320: 300…1300 °C (MB 13); 350…1650 °C (MB 16.5); 400…1800 °C (MB 18); 500…2500 °C (MB 25)
Sotto-range Qualsiasi range regolabile all’interno del range; ampiezza minima 51 °C
Range spettrale
  • IS 320: 0,8…1,1 µm
  • IGA 320: 1,45…1,8 µm
Rivelatore IR
  • IS 320: fotodiodo al silicio (Si)
  • IGA 320: fotodiodo InGaAs (Indio Gallio Arseniuro)
Risoluzione 0,1 °C via interfaccia; < 0,025% del sotto-range impostato sull’uscita analogica
Emissività ε 10,0…100,0% regolabile a passi di 0,1%
Trasmittanza τ 10,0…100,0% regolabile a passi di 0,1%
Incertezza di misura (ε=1, t90=1 s, Tamb=23 °C)
  • Fino a 1500 °C: 0,3% del valore misurato in °C + 1 °C
  • Oltre 1500 °C: 0,5% del valore misurato in °C
Ripetibilità (ε=1, t90=1 s, Tamb=23 °C) 0,2% del valore misurato in °C + 1 °C
Mira Mira LED integrata

Dati tecnici (datasheet) – Specifiche elettriche

Alimentazione 24 VDC (10…30 VDC), ripple < 0,5 V
Assorbimento Max 1 W
Carico massimo 0…500 Ω
Contatto di commutazione Opto-relè; max 50 VDC, 0,2 A; Pmax = 300 mW
Isolamento Alimentazione, uscita analogica e interfaccia digitale galvanicamente isolate tra loro

Dati tecnici (datasheet) – Specifiche ambientali

Grado di protezione IP65 (DIN 60 529)
Posizione di montaggio Qualsiasi
Temperatura ambiente 0…70 °C (32…158 °F)
Temperatura di stoccaggio -20…70 °C (-4…158 °F)
Umidità relativa Condizioni non condensanti
Materiale custodia Acciaio inox
Peso 0,3 kg (~0,661 lb)
Marcatura CE Secondo direttive UE sulla compatibilità elettromagnetica

Dati tecnici (datasheet) – Comunicazione e interfacce

Uscita analogica 0…20 mA oppure 4…20 mA (lineare), commutabile
Interfaccia digitale RS485 indirizzabile (half duplex), baud rate 1200…38400 Bd oppure RS232, baud rate 1200…115200 Bd
Isteresi 2…20 °C, regolabile
Tempo di risposta t90 2 ms (adattamento dinamico a basso segnale); regolabile a 0,01 s; 0,05 s; 0,25 s; 1 s; 3 s; 10 s
Memoria valore massimo Memoria singola o doppia; cancellazione con tclear (off, 0,01 s, 0,05 s, 0,25 s, 1 s, 5 s, 25 s); automatica con il successivo oggetto
Connessione Connettore a 8 poli
Parametri Regolabili via interfaccia: ε, τ, t90, max/min, uscita analogica, sotto-range, compensazione Tamb, indirizzo, contatto, isteresi, baud rate, tempo attesa tW

Ottiche (datasheet)

IS 320 – Tabella spot (estratto)

Ottica Range temperatura a:M a [mm] M [mm] a1 [mm] M1 [mm] a2 [mm] M2 [mm] D [mm]
4 550…1400 °C (MB 14) 83:1 250 3 500 15 1000 39 9
4 600…1600 °C (MB 16) 125:1 250 2 500 13 1000 35 9
4 650…1800 °C (MB 18) 192:1 250 1,3 500 12 1000 33 9
5 550…1400 °C (MB 14) 92:1 600 6,5 1000 17 2000 43 9
5 600…1600 °C (MB 16) 133:1 600 4,5 1000 14 2000 36 9
5 650…1800 °C (MB 18) 188:1 600 3,2 1000 11,3 2000 32 9
6 550…1400 °C (MB 14) 93:1 1400 15 2000 26 3000 43 9
6 600…1600 °C (MB 16) 156:1 1400 9 2000 17 3000 30 9
6 650…1800 °C (MB 18) 200:1 1400 7 2000 14 3000 26 9

IGA 320 – Tabella spot (estratto)

Ottica Range temperatura a:M a [mm] M [mm] a1 [mm] M1 [mm] a2 [mm] M2 [mm] D [mm]
4 300…1300 °C (MB 13) 125:1 250 2 500 13 1000 35 9
4 400…1800 °C (MB 18) 208:1 250 1,2 500 11,4 1000 32 9
4 500…2500 °C (MB 25) 250:1 250 1 500 11 1000 31 9
5 300…1300 °C (MB 13) 133:1 600 4,5 1000 13,5 2000 36 9
5 350…1650 °C (MB 16.5) 188:1 600 3,2 1000 11,4 2000 32 9
5 400…1800 °C (MB 18) 231:1 600 2,6 1000 10,3 2000 30 9
6 300…1300 °C (MB 13) 156:1 1400 9 2000 16,8 3000 30 9
6 400…1800 °C (MB 18) 233:1 1400 6 2000 12,4 3000 24 9

Codici prodotto / Reference numbers (datasheet)

Impac IS 320 e IGA 320 – codici per ottiche

Tipo Range temperatura Ottica 4 Ottica 5 Ottica 6
IS 320 550…1400 °C (MB 14) 3 913 200 3 913 210 3 913 220
IS 320 600…1600 °C (MB 16) 3 913 400 3 913 410 3 913 420
IS 320 650…1800 °C (MB 18) 3 913 230 3 913 240 3 913 250
IGA 320 300…1300 °C (MB 13) 3 913 300 3 913 310 3 913 320
IGA 320 350…1650 °C (MB 16.5) – 3 913 370 –
IGA 320 400…1800 °C (MB 18) 3 913 330 3 913 340 3 913 350
IGA 320 500…2500 °C (MB 25) 3 913 380 – –

Fornitura standard (datasheet)

  • Strumento con ottica selezionata
  • Foglio di collaudo (inspection sheet)
  • Manuale

Nota ordine (datasheet)

  • Il cavo di collegamento non è incluso nella fornitura e va ordinato separatamente

Accessori (datasheet)

PN Descrizione
3 920 030 Cavo di collegamento (versioni RS485), 2 m (connettore diritto)
3 920 040 Cavo di collegamento (versioni RS485), 5 m (connettore diritto)
3 920 050 Cavo di collegamento (versioni RS485), 10 m (connettore diritto)
3 920 060 Cavo di collegamento (versioni RS485), 15 m (connettore diritto)
3 920 070 Cavo di collegamento (versioni RS485), 20 m (connettore diritto)
3 920 080 Cavo di collegamento (versioni RS485), 25 m (connettore diritto)
3 920 090 Cavo di collegamento (versioni RS485), 30 m (connettore diritto)
3 920 130 Cavo di collegamento (versioni RS485), 2 m (connettore 90°)
3 920 140 Cavo di collegamento (versioni RS485), 5 m (connettore 90°)
3 920 150 Cavo di collegamento (versioni RS485), 10 m (connettore 90°)
3 920 160 Cavo di collegamento (versioni RS485), 15 m (connettore 90°)
3 920 170 Cavo di collegamento (versioni RS485), 20 m (connettore 90°)
3 920 180 Cavo di collegamento (versioni RS485), 25 m (connettore 90°)
3 920 190 Cavo di collegamento (versioni RS485), 30 m (connettore 90°)
3 920 100 Cavo adattatore (0,2 m) 8 poli → 12 poli connettore standard Impac (solo versioni RS485)
3 921 030 Cavo di collegamento (versioni RS232), 2 m (connettore diritto)
3 921 040 Cavo di collegamento (versioni RS232), 5 m (connettore diritto)
3 852 290 Alimentatore NG DC per guida DIN; 100…240 VAC → 24 VDC, 1 A
3 852 550 Alimentatore NG 2D per guida DIN; 85…265 VAC → 24 VDC, 600 mA con 2 finecorsa regolabili
3 852 610 USB LabKit: adattatore RS485→USB con pulsante mira e clamp uscita analogica, cavo pirometro, alimentatore 100…240 VAC
3 852 600 USB nano: convertitore RS485→USB
3 826 750 Cavo adattatore USB→RS485, versione HS, 1,8 m
3 852 580 Convertitore USB 2.0 → RS232
3 890 650 DA 4000: display LED; alimentazione 2 fili; 2 finecorsa (contatti relè); 230 VAC
3 890 530 DA 6000: come DA 6000-N, con ingresso analogico e 2 finecorsa per interfaccia RS485
3 826 510 PI6000: controllore PID programmabile, molto rapido, per pirometri digitali Impac
3 826 520 PI 6000-N: controllore PID programmabile, molto rapido, per pirometri con uscita analogica
3 890 150 DA 6000-T: display digitale per misura del tempo di raffreddamento t8_5 (da 800 a 500 °C) per processi di saldatura
3 834 230 Supporto di montaggio regolabile, acciaio inox
3 846 170 Tubo di montaggio
3 835 180 Air purge unit, acciaio inox
3 835 240 Air purge unit con specchio 90°
3 843 460 SCA 300: accessorio di scansione con finestra in vetro di quarzo; 24 VAC/DC
3 835 290 Air purge per accessorio di scansione
3 837 480 Camicia di raffreddamento ad acqua, acciaio inox, con air purge integrato
3 837 490 Camicia di raffreddamento con finestra in silice fusa, con air purge integrato

Note

  • (1) Valore riferito alle specifiche FOV/spot del modello; i dettagli dipendono dall’ottica selezionata.
