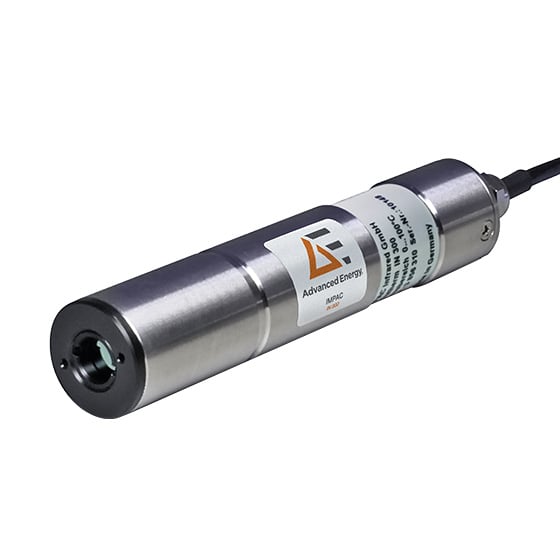

L’Impac® IN 300 è un pirometro stazionario per la misura della temperatura senza contatto di superfici non metalliche o di metalli verniciati, rivestiti o anodizzati. Le dimensioni molto ridotte della custodia consentono l’integrazione del pirometro in macchine di produzione compatte; la tecnica a due fili permette un collegamento elettrico molto semplice. Il design solido e robusto dello strumento garantisce un’elevata sicurezza operativa anche in ambienti industriali gravosi.
IMPAC IN 300 è un pirometro digitale progettato per la misura della temperatura di superfici non metalliche nell’intervallo -20…600°C (-4…1112°F).
| Campi di temperatura | 0…100°C (32…212°F) 0…200°C (32…392°F) 0…500°C (32…932°F) 0…600°C (32…1112°F) -20…300°C (-4…572°F) |
|---|---|
| Intervallo spettrale | 8…14 µm |
| Ottica | Lente Ge |
| Incertezza di misura (ε = 1, t90 = 1 s, Tamb = 23°C) | 1,5% del campo di misura (in °C) |
| Ripetibilità (ε = 1, t90 = 1 s, Tamb = 23°C) | 1% del campo di misura (in °C) |
| Emissività ε | 0,4…1,0, regolabile |
| Uscita analogica | 4…20 mA, corrente indipendente dal carico, lineare con la temperatura |
| Tempo di risposta t90 | 300 ms |
| Alimentazione | 24 VDC ±25%, ripple 500 mV |
|---|---|
| Potenza assorbita | Max 0,6 W |
| Carico massimo | 500 Ω con alimentazione 24 V |
| Cavo di connessione | Lunghezza 2 m, fisso |
| Grado di protezione | IP65 (DIN 40 050) |
|---|---|
| Temperatura ambiente | 0…70°C (32…158°F) |
| Temperatura di stoccaggio | -20…70°C (-4…158°F) |
| Custodia | Acciaio inox |
| Peso | ~215 g (~0,474 lb) |
| Marcatura CE | Secondo direttive UE sulla compatibilità elettromagnetica |
| Distanza di misura (mm) | Diametro spot (mm) |
|---|---|
| 0 | 8 |
| 150 | 14 |
| 300 | 20 |
| 600 | 48 |
| 1000 | 85 |
| Lunghezza totale | 133 |
|---|---|
| Lunghezza corpo (sezione principale) | 118 |
| Lunghezza sezione intermedia | 75,5 |
| Lunghezza sezione frontale | 37,5 |
| Diametro frontale | Ø25 |
| Diametro corpo | Ø23,5 |
| Spallamento | 2 |
| Sezione posteriore | 21 |
| PN | Descrizione |
|---|---|
| 3 856 310 | IN 300, 0…100°C (32…212°F), Optics a = 300 |
| 3 856 320 | IN 300, 0…200°C (32…392°F), Optics a = 300 |
| 3 856 330 | IN 300, -20…300°C (-4…572°F), Optics a = 300 |
| 3 856 350 | IN 300, 0…500°C (32…932°F), Optics a = 300 |
| 3 856 360 | IN 300, 0…600°C (32…1112°F), Optics a = 300 |
Strumento, certificato di fabbrica e manuale operativo.
| PN | Descrizione |
|---|---|
| 3 852 290 | Alimentatore NG DC per guida DIN; 100…240 VAC ⇒ 24 VDC, 1 A |
| 3 852 550 | Alimentatore NG 2D per guida DIN; 85…265 VAC ⇒ 24 VDC, 600 mA con 2 soglie regolabili |
| 3 890 640 | DA 4000-N, display digitale, con alimentazione integrata a 2 fili |
| 3 890 650 | DA 4000: display LED, alimentazione a 2 fili, 2 soglie (contatti relè), 230 VAC |
| 3 890 520 | DA 6000: display LED digitale, ingresso digitale e analogico, 2 soglie, memoria del massimo, uscita analogica, RS232 |
| 3 890 530 | DA 6000: come DA 6000-N, ma con ingresso analogico e 2 soglie per interfaccia RS485 |
| 3 890 610 | Separatore galvanico per uscita di misura (custodia per guida DIN) |
| 3 863 010 | Convertitore IW 5-C (4…20 mA in 0…20 mA) |
| 3 834 230 | Supporto di montaggio regolabile |
| 3 846 170 | Tubo di montaggio |
| 3 835 180 | Unità di spurgo aria, acciaio inox |
| 3 835 220 | Unità di spurgo aria, acciaio inox, versione corta |
| 3 835 240 | Unità di spurgo aria con specchio 90° |
| 3 827 070 | Luce di puntamento laser |
| 3 827 100 | Doppia luce di puntamento laser |
| 3 837 160 | Camicia di raffreddamento ad acqua in acciaio inox con unità di spurgo aria integrata |
| 3 834 210 | Supporto di montaggio regolabile |
| Riferimenti tecnici | Determinazione dati tecnici secondo VDI/VDE IEC TS 62942-2; calibrazione/regolazione secondo VDI/VDE 3511, Parte 4.4. |
|---|
